Przegląd

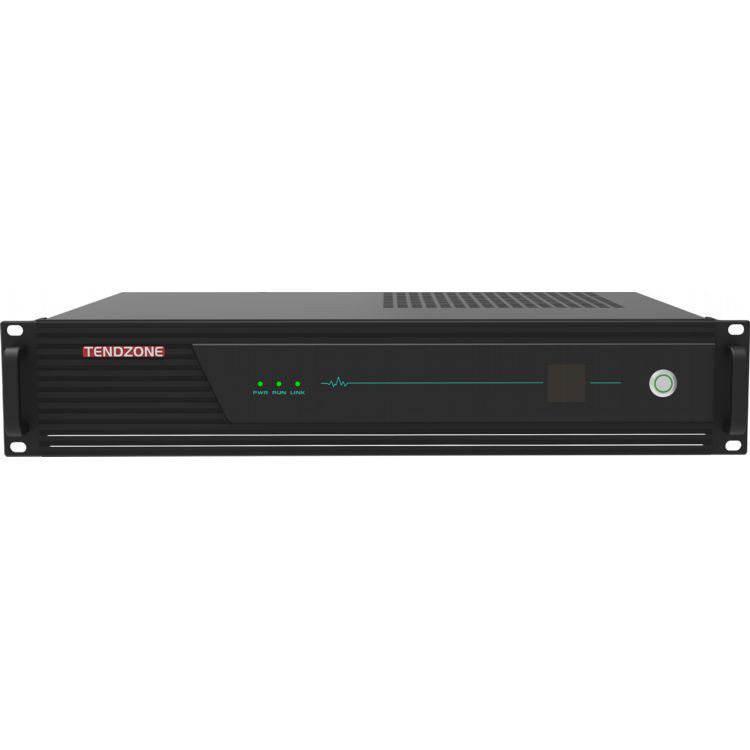

Seria CLIMBER-1009 to najnowszy 12-w-1 wielofunkcyjnym terminalu hosta firmy TENDZONE, zbudowany w oparciu o lata doświadczeń w zakresie zintegrowanego rozwoju produktów. To zaawansowane rozwiązanie łączy w sobie najnowsze algorytmy audio, kodeki wideo TENDZONE, scentralizowaną kontrolę, przetwarzanie multimediów, zdalną komunikację i inne technologie. Zasilany przez krajowe procesory rdzeniowe, CLIMBER-1009 to wielofunkcyjne zintegrowane urządzenie nowej generacji, zoptymalizowane pod kątem systemów wbudowanych.
Zaprojektowany z myślą o elastyczności, produkt ten jest wyposażony w kartę wtykową, która umożliwia dostosowanie się do różnych potrzeb specyficznych dla scenariuszy. Integruje szereg funkcji, w tym zdalne wideokonferencje, lokalne nagrywanie i nadawanie, wzmacnianie dźwięku, przełączanie matryc wideo, kontrolę środowiska peryferyjnego, scentralizowany ujednolicony dotyk, rozproszone kodeki wejściowe i wyjściowe, dostęp IPC, przełącznik gigabitowy POE i wiele innych. CLIMBER-1009 idealnie nadaje się do zastosowań w multimedialnych salach konferencyjnych, inteligentnych salach lekcyjnych, salach wykładowych, wielofunkcyjnych, mobilnych centrach dowodzenia i dyspozytorskich oraz w innych środowiskach.
Ten 12-w-1 wielofunkcyjnym terminalu host obsługuje różnorodne operacje, takie jak spotkania lokalne i zdalne, zdalna transmisja na żywo, szkolenia, nadzór, nauczanie i sterowanie mobilne. Oferuje bezproblemową integrację z różnymi urządzeniami peryferyjnymi audiowizualnymi i środowiskowymi, umożliwiając inteligentne i wydajne działanie. Można go skonfigurować jako hiperkonwergentne urządzenie typu „wszystko w jednym” z wbudowanym komputerem OPS, bezprzewodową projekcją ekranu i modułami mikrofonu bezprzewodowego, oferując wszechstronne rozwiązanie, które oszczędza miejsce i upraszcza interakcję użytkownika.
Dzięki nowej generacji chipów do przetwarzania multimediów CLIMBER-1009 zapewnia wysoką wydajność i obsługuje kodek wideo H.265 4K@60fps, poprawiając jakość obrazu i dźwięku, zapewniając doskonałą jakość HD. Ponadto zapewnia znaczną poprawę kompatybilności, możliwości adaptacji sieci, zarządzania opóźnieniami, zapobiegania utracie pakietów, obsługi wielu ekranów i jednoczesnego przetwarzania wielofunkcyjnego, co czyni go optymalnym rozwiązaniem dla instytucji rządowych, przedsiębiorstw, bezpieczeństwa publicznego, edukacji, medycyny i inne sektory.
Cechy
Komputer OSP:
- Wbudowany komputer OPS, spełnia wymagania biurowe i umożliwia instalację oprogramowania biurowego, takiego jak Tencent Meeting, do wideokonferencji opartych na oprogramowaniu. (Możliwość dostosowania za pomocą krajowego OPS zgodnie z konkretnymi potrzebami).
Inteligentne scentralizowane sterowanie:
- Zintegrowana kontrola sprzętu multimedialnego za pośrednictwem tabletu konferencyjnego, umożliwiająca jednolite zarządzanie dźwiękiem i obrazem, wideokonferencjami, nagrywaniem, transmisją i urządzeniami peryferyjnymi innych firm.
- Obsługuje typowe interfejsy centralnego sterowania, takie jak RS232/485/IR/IO/RELAY, co ułatwia integrację z innymi urządzeniami.
- Obsługuje protokół Zigbee IoT dla dodatkowych opcji sterowania.
- Dwukierunkowa kontrola przez pojedyncze łącze szeregowe w celu uproszczenia zarządzania systemem.
- Łączy sterowanie przewodowe z bezprzewodowym sterowaniem IoT, aby zapewnić stabilną pracę i zapobiec zakłóceniom.
Matryca wideo o wysokiej rozdzielczości 4K:
- 4-Wejście-6-zewnętrzne i płynna matryca wideo HD 4K60 z pełną elastycznością w przypadku konfiguracji wielu ekranów.
- Obsługuje różnorodne scenariusze, takie jak multimedialne sale konferencyjne, multimedialne sale lekcyjne i centra dowodzenia.
- Ułatwia lokalne, scentralizowane sterowanie, wyświetlanie, wzmacnianie dźwięku i inne wymagania.
- Obsługuje technologię kodeka Multimedia Information Distributed Interactive System (MIDIS), działającą jako rozproszony interfejs wejścia/wyjścia.
Cyfrowy procesor dźwięku:
- 8-in-4-w pełni funkcjonalny interfejs audio, obejmujący wbudowany dźwięk sieciowy i obsługę dźwięku HDMI.
- Zintegrowany algorytm audio 5A redukujący pogłos i hałas, idealny do środowisk klasowych i konferencyjnych.
- Wbudowany wzmacniacz cyfrowy o mocy znamionowej 2×100 W zapewnia czysty i mocny dźwięk.
Wideokonferencje:
- Funkcja lokalnego nagrywania i odtwarzania wideokonferencji.
- Obsługuje zdalne, interaktywne połączenia SIP, umożliwiając dwukierunkową komunikację audio i wideo w celu zdalnej współpracy.
- Opcjonalna interaktywna autoryzacja wielu stron zapewniająca bezproblemową integrację z platformami wideokonferencji innych firm, obsługującymi standardowe protokoły.
Mikrofon bezprzewodowy:
- Host odbiornika UHF, obsługujący dostęp do bezprzewodowego mikrofonu ręcznego, do lokalnego wzmacniania dźwięku, nagrywania konferencji, wzmacniania mowy podczas wideokonferencji;
Bezprzewodowa projekcja ekranu:
- Obsługa bezprzewodowego wyświetlania obrazu pulpitu urządzenia przenośnego, smartfona lub tabletu na ekranie za pomocą małego klucza sprzętowego lub klienta projekcji ekranu.
Przełącznik sieciowy POE:
- Obsługuje zasilanie IPC, obraz i sterowanie za pomocą jednego kabla, upraszczając okablowanie i instalację.
- Kontrola sieci TCP/UDP dla urządzeń innych firm, poprawiająca integrację systemu.
- Udostępnia dokumentację interfejsu API dla niestandardowych integracji.
Lokalne nagrywanie i odtwarzanie:
- Obsługuje lokalne nagrywanie od 4 do 6 strumieni wideo, umożliwiając łatwe przechowywanie i dostęp do wideo.
- Idealny do nagrywania spotkań, transmisji wydarzeń na żywo i sesji szkoleniowych.
Interfejs wejścia/wyjścia:
- Obsługuje integrację z rozproszonymi multimedialnymi systemami interaktywnymi w celu rozproszonego planowania i dowodzenia.
- Zapewnia wiele opcji we/wy dla elastycznej łączności i zarządzania systemem.
Dostęp do IPC:
- Obsługuje do 16 wejść wideo IPC z możliwością obsługi lokalnego wyjścia i nagrywania.
- Idealny do środowisk wymagających integracji nadzoru wideo i monitorowania.
Stabilny i niezawodny:
- Zbudowany na wbudowanym systemie Linux, zapewniającym odporność na wirusy i zapewniający bezpieczne środowisko operacyjne.
- Konstrukcja klasy operatorskiej umożliwiająca ciągłą pracę 24 godziny na dobę, 7 dni w tygodniu, dzięki czemu system jest wysoce niezawodny i odpowiedni do zastosowań o znaczeniu krytycznym.
- Urządzenie można zainstalować w standardowej szafce lub używać samodzielnie, co zapewnia elastyczne możliwości instalacji.
- Wyświetlacz LCD na panelu przednim umożliwia łatwe monitorowanie i aktualizację statusu.
- Podwójne przełączniki zasilania (twarde i miękkie) zapewniają płynną pracę i funkcję czuwania/wybudzania systemu.
Obraz panelu tylnego:
(1) Komputer OPS (2) Wyłącznik zasilania hosta (3) Zasilanie hosta (4) Porty Gigabit Ethernet * 6 (4 z nich to POE) (5) Interfejs podczerwieni IR * 2 (6) RS-232/485 interfejs * 3 + Port debugowania RS-232/485 * 1 ( 7 ) Port sterowania ELAY * 2 (napięcie i prąd: 12 V/nie więcej niż 1A ) ( 8 ) Interfejs we/wy*2 (napięcie i prąd: 12 V/nie więcej niż 1 A ) ( 9 ) USB typu A *2, USB typu B*1 (10) Port wyjściowy HDMI* 6 ( {{ 30}} ) Port wejściowy HDMI *4 ( 1 2 ) Terminal wzmacniacza 100 W przy 8 omach * 2 pary ( 13 ) Wyjście stereo L/R terminala Phoenix * 2 (łącznie 4 niezależne wyjścia audio) (14) Port wejściowy MIC/LINE * 8 (15) Bezprzewodowa projekcja CAST (16) Bezprzewodowy moduł mówiący UHF
Popularne Tagi: zintegrowany procesor dwanaście w jednym, Chiny producenci, dostawcy, fabryka zintegrowanych procesorów dwanaście w jednym
SPECYFIKACJE
|
projekt |
Dane techniczne |
|
Bezpieczny i stabilny |
Przyjęcie architektury systemu klasy przemysłowej, opracowanej w oparciu o system LINUX, wolnej od wirusów |
|
Interfejs danych |
2 porty USB typu A, 1 port USB typu B |
|
Kamera sieciowa |
12 kamer sieci lokalnej, 4 przekierowania sieciowe |
|
Kodek wideo |
Do 4 kanałów z kodowaniem 1080P60, do 4 kanałów z dekodowaniem 1080P@60 lub 8 kanałów z kodowaniem 1080P@30 i 8 kanałów z dekodowaniem 1080P@30; |
|
Protokół audio i wideo |
Dźwięk obsługuje G.711, G.722, G722.1, G722.1C, AAC i obsługuje dekodowanie strumieni kodu audio Wideo obsługuje H.264HP, MP, BP, H265MP |
|
Wyświetlacz terminala |
Wbudowana funkcja podziału wideo, która umożliwia syntezę pojedynczego ekranu/obrazu w obrazie/obrazu na zewnątrz, nakładki napisów, nakładki nazwy terminala i wyświetlania logo stacji w trybie pojedynczym, podwójnym, trzy, cztery, pięć, sześć, siedem, osiem, dziewięć, dziesięć, trzynaście i szesnaście podzielonych ekranów |
|
panelu sterowania |
Obsługuje różne panele sterowania, opcjonalny 10.1-calowy przewodowy ekran dotykowy z systemem Android (w standardzie bez uchwytu ściennego, bez obsługi POE), 10.1-calowy ekran dotykowy sieciowy PoE, 10.{{5 }}calowy ekran dotykowy sieciowy PoE do montażu na ścianie (w standardzie z dolnym pudełkiem montowanym na ścianie) |
|
Szybkość kodeka |
Maksymalnie 16 kanałów kodeka 1080P, 512 Kb/s ~ 16 Mb/s na kanał |
|
Wejście audio |
8-wejście przez terminal Phoenix (obsługuje wejście mikrofonowe z zasilaniem phantom 48 V lub wejście liniowe), 4 -wejście audio HDMI, 1-wejście audio OPS, 1-wejście wejście audio do projekcji bezprzewodowej (opcjonalne), wejście audio 1-bezprzewodowego modułu mowy (opcjonalnie) |
|
Wyjście audio |
4-wyjście liniowe audio (lub 2 pary wyjścia stereo L/R terminal Phoenix), 2-wyjście cyfrowego wzmacniacza 100 W przy 8 omach (lub 2-wyjście cyfrowe 150 W przy 4 omach wyjście wzmacniacza), 2 -wyjście audio z wbudowanym złączem HDMI; obsługuje regulację głośności, dźwięk obsługuje synchronizację i miksowanie. HDMI OUT1 obsługuje wzmocnienie wszystkich wejść audio, HDMI OUT2 ~ HDMI OUT6 obsługuje tylko wzmocnienie strumienia audio sieci RSTP. |
|
Wejście wideo |
4 interfejsy wejściowe HDMI, 16 wejść kamer sieciowych IP; HDMI IN1 i HDMI IN3 obsługują wejście o maksymalnej rozdzielczości 4K30, a HDMI IN2 i HDMI IN4 obsługują wejście o maksymalnej rozdzielczości 1920*1080@60; |
|
Wyjście wideo |
1) 6- kanałowy interfejs wyjściowy HDMI, z czego HDMI OUT2~HDMI OUT6 to homologiczne wyjścia sygnału; HDMI OUT1 obsługuje maksymalną rozdzielczość wyjściową 4K30, a HDMI OUT2 ~ HDMI OUT6 obsługuje maksymalną rozdzielczość wyjściową 1920*1080@60; 2) Gdy wbudowany komputer OPS otwiera spotkanie Tencent (jeśli kamera jest podłączona do HDMI IN), ekran wbudowanego komputera OPS może być wysyłany tylko z HDMI OUT1, a HDMI OUT2~6 może wyświetlać tylko ekran aparat podłączony do wejścia HDMI IN; 3) Kiedy wbudowany OPS otwiera spotkanie Tencent (kiedy tylko jedna kamera USB jest bezpośrednio podłączona do portu USB OPS jako kolekcja kamer konferencyjnych Tencent), obraz wbudowanego komputera OPS może być wyświetlany przez HDMI OUT1~ 6; 4) Gdy Tencent Meeting nie jest w toku, można wybrać wyjście HDMI OUT1 i HDMI OUT2~6 spośród bezprzewodowej projekcji ekranu, wbudowanego komputera OPS i HDMI IN1~4; |
|
Przetwarzanie dźwięku |
Obsługuje automatyczną eliminację echa (AEC), automatyczną kontrolę wzmocnienia (AGC), automatyczną eliminację/tłumienie szumów (ANC/ANS), automatyczną eliminację sprzężenia zwrotnego (AFC), matrycę miksującą (AM), kompensację utraty pakietów (PLC) |
|
Przetwarzanie wideo |
Obsługuje adaptację rozdzielczości wideo, przełączanie, przydzielanie, dzielenie ekranu, przewijanie wyświetlania nakładki napisów, nakładkę nazwy terminala, wyświetlanie logo stacji i regulację parametrów obrazu; nakładka napisów i nazw terminali umożliwia dowolną regulację pozycji; logo stacji obsługuje regulację położenia w lewym górnym, prawym górnym, lewym dolnym i prawym dolnym rogu oraz obsługuje regulację wyświetlania przezroczystości; |
|
Protokół komunikacyjny |
Podwójny strumień SIP, BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Interfejs sieciowy |
1 port WAN, 5 portów LAN; lub ustaw 6 portów sieciowych na pełne połączenie; 4 porty sieciowe obsługują zasilanie PoE; Uwaga: jeśli chcesz połączyć się z przełącznikiem PoE innej firmy, zalecamy użycie portu sieciowego, który nie obsługuje PoE, do połączenia z przełącznikiem PoE drugiej strony, aby mieć pewność, że jeden z portów sieciowych nie zapewnia zewnętrznego zasilania PoE . Staraj się nie łączyć ze sobą bezpośrednio za pomocą interfejsów PoE. |
|
Funkcja mieszania |
Obsługuje także lokalne strumienie audio, osadzone audio HDMI i zdalne strumienie dostępu do sieci audio RTSP wprowadzane do miksera i może dynamicznie wybierać miksowanie; obsługuje także wbudowane wejście audio OPS, wbudowane wejście audio bezprzewodowej projekcji ekranu (opcjonalnie) i wbudowane wejście audio bezprzewodowego modułu mówiącego (opcjonalnie) wprowadzane do miksera; |
|
Sterowanie centralne |
Sterowanie centralne jednym dotknięciem: przełączanie systemu, regulacja głośności wyjściowej, przełączanie źródła sygnału, sterowanie kamerą, sterowanie nagrywaniem i nadawaniem, zdalne połączenia, kontrola środowiska itp. Obsługuje dostarczenie zasilania 12V do centrali poprzez port RELAY; |
|
Interfejs kontroli środowiska |
3-interfejs RS-232/485, 1*RS232/RS485 DEBUG, 2-przekaźnik, 2-kierunkowe we/wy, 2-podczerwień IR |
|
wideokonferencja |
Obsługa połączeń wideokonferencyjnych typu punkt-punkt H.323 i wysyłania strumienia pomocniczego; Obsługa połączeń wideokonferencyjnych SIP typu punkt-punkt i wysyłania strumienia pomocniczego; Pojedyncze urządzenie obsługuje maksymalnie 6-konferencje stron (poprzez protokół SIP), obsługuje tworzenie wielu szablonów konferencji, obsługuje zaplanowane konferencje i automatycznie zwołuje konferencje zgodnie z zaplanowanym czasem; możesz zaprosić nowe terminale do dołączenia do konferencji w trakcie konferencji lub wyrzucić terminal z konferencji; jednym kliknięciem możesz wyciszyć/wyłączyć wyciszenie dowolnego miejsca lub wyciszyć/wyłączyć wyciszenie wszystkich miejsc; W przypadku korzystania z protokołu H.323 obsługiwana jest rejestracja GK i można wykonywać połączenia za pośrednictwem krótkich numerów; W przypadku korzystania z protokołu SIP obsługiwana jest rejestracja SIP i można wykonywać połączenia za pośrednictwem krótkich numerów; |
|
Strumień push |
Obsługuj przesyłanie strumieniowe do nie mniej niż 8 różnych platform transmisji strumieniowej na żywo w tym samym czasie |
|
Funkcja transmisji na żywo |
Obsługuje do 10-multicastów kanałów, transmisji na żywo i na żądanie |
|
Funkcja nagrywania |
Obsługuje wykorzystanie jako terminal dystrybucji nagrań i nadawania oraz klient, z maksymalnie 4 lokalnymi strumieniami nagrywania (lub nagrywaniem obrazu 1 4K), format pliku nagrywania i nadawania to MP4, obsługuje automatyczne kopiowanie dysków flash USB, wymuszona aktualizacja systemu pendrive'a i przywrócenie konfiguracji początkowej, obsługuje zarządzanie zawartością plików nagrań (pobieranie/eksport/edycja/usuwanie) |
|
Wewnętrzny dysk twardy |
Standardowy 3,{2}}calowy dysk twardy o pojemności 2 TB do zastosowań do monitoringu, z możliwością rozszerzenia do dysku twardego o pojemności 12 TB przez USB |
|
Komunikacja sieciowa |
Obsługa miksowania i odtwarzania dźwięku 4 -kanałowego, obsługa uśpienia i budzenia sieci, przełączanie systemu jednym dotknięciem |
|
Funkcja konserwacji |
Obsługuje zarządzanie interfejsem internetowym, zapewnia szybką konfigurację portów urządzenia, obsługuje modyfikację hasła portu internetowego, modyfikację adresu IP, przywracanie ustawień fabrycznych, aktualizację oprogramowania, lampkę kontrolną, naukę podczerwieni, zarządzanie logami, debugowanie portu szeregowego, zdalne debugowanie Telnet, zdalną obsługę i zarządzanie konserwacją |
|
Wbudowany moduł komputerowy OPS |
1) Moduł komputera OPS (wersja Windows), standardowa konfiguracja, zintegrowany komputer OPS 11. generacji, pamięć 16G, dysk twardy 512G, zainstalowany system operacyjny Windows 11 Professional; 2) Można zainstalować funkcję Tencent Conference, obsługującą wykorzystanie zewnętrznych sygnałów wideo i audio jako kamery i mikrofonu konferencji Tencent. Jednocześnie interfejs wideo konferencji Tencent może być wysyłany przez lokalny interfejs HDMI OUT1 i wzmacniany przez lokalny interfejs audio; 3) Interfejs HDMI OUT2 jest używany jako jedyne źródło akwizycji dla wejścia wideo Tencent Conference; |
|
Funkcja bezprzewodowej projekcji ekranu |
1) Opcjonalny moduł bezprzewodowej projekcji ekranu obsługuje bezprzewodową transmisję obrazów pulpitu z przenośnego terminala PC/telefonu komórkowego/PAD do hiperkonwergentnych węzłów w chmurze za pośrednictwem bezprzewodowego nadajnika projekcji ekranu lub klienta projekcji ekranowej oraz wyjście przez lokalny interfejs HDMI OUT w celu realizacji bezprzewodowego udostępniania funkcje takie jak udostępnianie zdjęć/prezentacja/plik wideo/współpraca biurowa; 2) USB1 służy do parowania z bezprzewodowym nadajnikiem projekcji ekranowej; USB2 służy do aktualizacji wersji oprogramowania modułu odbioru bezprzewodowej projekcji ekranu; 3) Antenę modułu odbiornika bezprzewodowego można przedłużyć do sufitu sali konferencyjnej, aby wzmocnić sygnał odbiorczy ekranu projekcji bezprzewodowej; |
|
Wbudowany bezprzewodowy moduł mówiący |
Opcjonalny moduł mikrofonu bezprzewodowego/zacisku do obroży/zestawu słuchawkowego, który obsługuje parowanie z hiperkonwergentnymi węzłami chmur jako źródło dźwięku w celu lokalnego wzmocnienia dźwięku, lokalnego nagrywania i nagrywania konferencji oraz wzmacniania mowy z wideokonferencji; Bezprzewodowy moduł odbioru mowy UHF, obsługuje 2 mikrofony mówiące jednocześnie; |
|
Instalacja |
Instalacja w standardowej szafie telekomunikacyjnej 2 U, zaleca się instalację w pobliżu urządzeń peryferyjnych, aby zmniejszyć obciążenie związane z okablowaniem |
|
Rozmiar urządzenia |
Rozmiar produktu: szerokość * wysokość * głębokość 436,8 mm * 89 mm * 320 mm |
|
Napięcie wejściowe i prąd |
AC 100 ~ 240 V/50 ~ 60 Hz |
|
Pobór mocy urządzenia |
Bez wyjścia na głośnik zewnętrzny i urządzenia zasilanego POE: Typowy pobór mocy Gdy podłączone są dwa zewnętrzne głośniki i zewnętrzne urządzenie zasilane POE: Pobór mocy przy pełnym obciążeniu |
|
Waga sprzętu |
Masa netto całej maszyny wynosi 9,3 kg, a całkowita waga z opakowaniem wynosi 12 kg |
|
Temperatura robocza |
0~45 stopni pracy |
|
Wysokość wilgotności |
10% do 90%, wysokość mniejsza lub równa 5000 metrów |
80W
350 W
