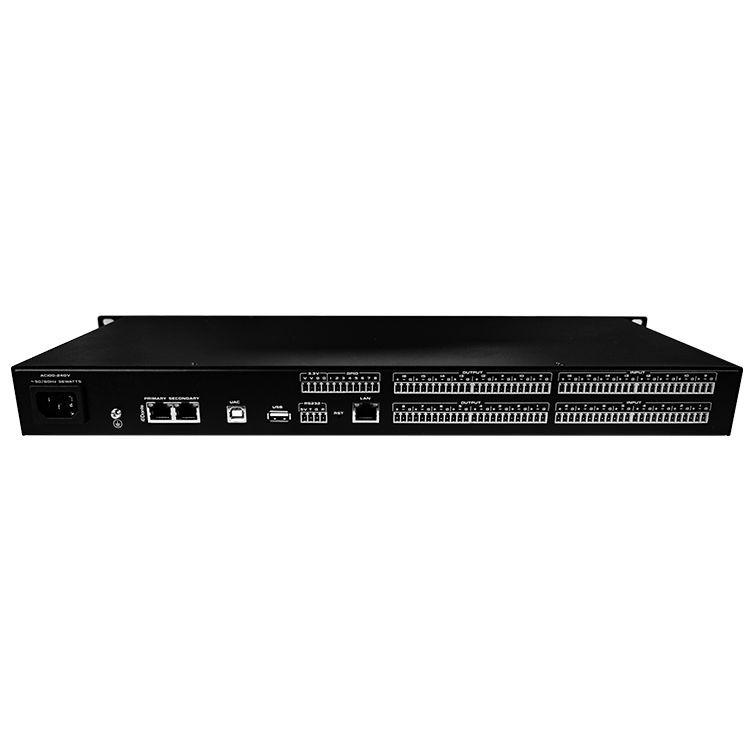

Główne elementy procesora dźwięku obejmują sekcję wejściową, sekcję wyjściową i moduł przetwarzania wewnętrznego
Sekcja wejściowa
Sekcja wejściowa zawiera głównie następujące funkcje:
Kontrola wzmocnienia sygnału wejściowego: Reguluje poziom wejściowy procesora, zazwyczaj w zakresie od -6dB do +dB.
Korektor wejściowy: Zwykle używany jest pełny korektor parametryczny 4-8, który może regulować częstotliwość, szerokość pasma lub wartość Q i wzmocnienie.
Opóźnienie wejściowe: Opóźnienie przetwarzania sygnału wejściowego, które jest odpowiednie do ogólnej regulacji opóźnienia głośnika pomocniczego.
Zmiana polaryzacji wejścia: Reguluje fazę polaryzacji sygnału.
Sekcja wyjściowa
Część wyjściowa obejmuje głównie następujące funkcje:
Routing przypisania sygnału wejściowego: Wybierz, który kanał wejściowy ma być wysyłany.
Filtr górnoprzepustowy (HPF) i filtr dolnoprzepustowy (LPF): filtrują odpowiednio sygnały o wysokiej i niskiej częstotliwości.
Korektor (EQ): reguluje charakterystykę częstotliwościową sygnału wyjściowego.
Konwersja polaryzacji: Dostosuj polaryzację sygnału wyjściowego.
Kontrola wzmocnienia: reguluje poziom sygnału wyjściowego.
Opóźnienie: Opóźnienie sygnału wyjściowego.
Poziom uruchomienia limitera: kontroluje siłę sygnału, aby zapobiec przeciążeniu.
Wewnętrzny moduł przetwarzający
Wewnętrzne moduły przetwarzające zazwyczaj zawierają następujące chipy i funkcje:
Wzmacniacze operacyjne: np. OPA 604, do wzmacniania przedwzmacniacza.
Układy ADC, takie jak PCM40, konwertują sygnały analogowe na sygnały cyfrowe.
Układy DSP: takie jak ADI940, odpowiedzialne za krzywą EQ, bramkę szumów, kompresję i inne regulacje kanału wejściowego.
Układ FPGA: kontroluj działanie i regulację parametrów układu DSP.
Komponenty te współpracują ze sobą w celu optymalizacji przetwarzania i transmisji sygnałów audio, umożliwiając procesorowi audio wykonywanie takich funkcji, jak kontrola wzmocnienia, regulacja korekcji, przetwarzanie opóźnienia, konwersja polaryzacji, routing, ustawianie filtrów i inne.
