Przegląd produktu

To wysokowydajne profesjonalne urządzenie przełączające skutecznie zarządza sygnałami audio i wideo, dzięki czemu idealnie nadaje się do różnych aplikacji, w tym projektów nadawczych i telewizyjnych, multimedialnych salach konferencyjnych, wyświetlaczy na dużym ekranie, nauczaniu telewizyjnym oraz centrach dowodzenia/sterowania.

Obsługuje różne formaty sygnałów, w tym CVB, YPBPR, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBASET i optyczne, zapewniając bezproblemowe przełączanie i transmisję między różnymi typami wejściowymi/wyjściowymi

Cechy

32-interfejs karty wejściowej i 32-do przełączania sygnałów audio i wideo;
Technologia przełączania magistrali, każdy sygnał może być nie tylko przesyłany, ale także przesyłany sam przez kanał magistrali, zapewniając wyświetlanie wszystkich obrazów sygnałowych w czasie rzeczywistym;
Technologia częstotliwości i podwojenia linii może poprawić wyświetlanie sygnałów obrazu poprzez podwojenie linii i częstotliwości;
Bezproblemowe przełączanie krzyżowe, bez czarnego ekranu, zablokowanego ekranu, drgań, rozrywania obrazu itp. podczas procesu przełączania;
Dostępnych jest wiele typów sygnałów: CVBS, YPBPR, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBASET, Optical;
Rozdzielczość jest regulowana i obsługuje do 4096 x 2160 P przy 60 Hz;
Obsługa kanałów wyjściowych, które można zamknąć lub otworzyć indywidualnie lub w całości;
Bezproblemowa karta wejściowa obsługuje funkcję wyświetlania niestandardowego ekranu nakładek znaków OSD, która może nakładać i wyświetlać niestandardową zawartość chińską na dowolnym kanale wejściowym w lewym górnym lewym, dolnym lewym, górnym prawym, prawym itp., A kolor postaci można ustawić ;
Obsługa portu szeregowego RS232, sieci TCP/IP, sterowania na panelu przednim, otwartego protokołu sterowania;
Obsługa kontroli interfejsu użytkownika GUI i projektowanie;
modyfikowanie i dostosowywanie informacji EDID;
Obsługuj aktualną funkcję wejścia i wyjścia kanału wyjściowego Kanału Kanału;
Wspieraj wiele scen i dzwonienie;
Port sygnałowy obsługuje podłączanie na gorąco.

Popularne Tagi: 32x32 Hybrydowa macierz wideo modułowa, Chiny 32x32 Hybrydowe modułowe producenci macierzy wideo, dostawcy, fabryka

Gospodarz
opisać	Obsługuje do 32 wejściowych i 32 wyjściowych interfejsów kart przełączających sygnał audio i wideo, obsługuje wymianę podczas pracy
kontrola
Port sterujący szeregowym	DB9 RS232 Złącze żeńskie
Konfiguracja pinów	Pin 2 TX, pin 3 Rx, pin 5 GND
Panelowa konstrukcja podwozia	Sygnał wtyk, 8 gniazd karty wejściowej można wstawić z 8 kartami wejściowymi sygnału, 8 gniazd kart wyjściowych można wstawić z 8 kartami wyjściowymi sygnału
Elementy sterowania panelem przednim	Przycisk
standardowy
Temperatura robocza	-0-+50 stopień
Wilgotność względna	10%-90%
zasilacz	AC 100-240 V, 50/60 Hz, host bez obciążenia zużycie energii 60W, z wyłączeniem płyty
Rozmiar podwozia (mm)
Vmc {{0}}: 436.6l x 320.0W x 221,5h

Karta sygnału wejściowego — VMC-4I-HD-4K

Sygnał wejściowy	4-kanał sygnał HDMI, 4-kanał analogowy sygnał audio	Zużycie energii	12.5W
Złącza wejściowe	Wpisz pin 19-, 3- PIN BLOK ZATRZYMAJĄCE	Głębia koloru	8 bitów
Typ sygnału	HDMI, DVI-D, automatyczna identyfikacja sygnałów wejściowych	przepustowość łącza	10,2 Gb/s
temperatura	0 stopień - +50 stopień	wilgotność	10% - 90%
Rezolucja	Maksymalna rozdzielczość wejściowa 4096 x 2160 P przy 60 Hz, wejście adaptacyjne
Format dźwięku	Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD, zewnętrzny dźwięk obsługuje format PCM
norma	Obsługa HDMI1.4, HDCP2.2
Zarządzanie EDID	Obsługa funkcji uczenia się EDID
Inne funkcje	Wsparcie Chroma, jasność, kontrast, temperatura kolorów i wartość ostrości Ustawienia, funkcja nakładki znaków, gorąca wtyczka

Karta sygnału wejściowego — VMC-4I-OF

Sygnał wejściowy	4-kanał sygnału światłowodowego, automatyczne rozpoznawanie sygnału wejściowego	Zużycie energii	24W
Złącza wejściowe	Moduł światłowodowy	Typy danych	DVI/HDMI
Maksymalna stawka	10,2 Gb/s	Wilgotność względna	10%-90%
temperatura	0 stopień -+50 stopień	Głębia koloru	8bit, 10bit, 12 -bit, 16 -bit
Moduł światłowodowy
Specyfikacje interfejsu	Interfejs LCD
Sygnał światłowodowy	9 regulowanych rozdzielczości, najwyższa rozdzielczość wejściowa to 4096x2160 przy 30 Hz
Odległość transmisji	Należy zastosować z nadajnikiem/odbiornikiem światłowodowym, 4096x2160@30 Hz z pojedynczym światłowodem Maksymalna odległość transmisji wynosi 2 km, multi-tryb wynosi 300 m
Maksymalna szybkość transmisji danych	10.2 gbit/s
Inny
Funkcjonować	Obsługa funkcji nakładki znaków i wymiany gorącej

Karta sygnału wejściowego-VMC-4I-HBT

Wejście wideo
Sygnał wejściowy	4- Sygnał HDBT kanału, automatyczna identyfikacja sygnału wejściowego	Poziom wejściowy	TMDS 2.9V -3. 3v
Złącza wejściowe	RJ45, z żółto-zielonymi podwójnymi światłami wskaźnikowymi	Impedancja wejściowa	Linia różnicowa 100Ω
Zużycie energii	21W
Wejście audio
Sygnał wejściowy	4-kanałowy sygnał stereo	Złącza wejściowe	3,5 mm gniazdo audio
Impedancja wejściowa	75Ω	Odpowiedź częstotliwości	20Hz -20 k Hz
kontrola
Sygnał sterujący	4- Way RS232 Sygnał sterujący	Port sterujący	3-złączka z wtyczką pinową
protokół	Obsługa protokołu RS232, obsługa dwukierunkowej przezroczystej transmisji IR, RS232
standardowy
Osiągać	{} dB	przepustowość łącza	10,2 Gb/s
Rezolucja	Obsługuje do 1920 × 1080 przy 60 Hz	Przesłuch	<-50dB@5MHz
Odległość transmisji	1080p mniejsze lub równe 70 m	Szybkość przełączania	200 ns (maks.)
Temperatura robocza	-10 stopień -+40	Wilgotność względna	10%-90%
Format audio	Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD, zewnętrzny dźwięk obsługuje format PCM
Standard HDMI	Wsparcie HDMI1.4A
Edid, HDCP	Wsparcie Management Manual Management, kompatybilny z HDCP1.4
Inne funkcje	Obsługuje chromatyczność, jasność, kontrast, temperaturę kolorów i wartość ostrości, funkcja nakładki znaków, gorąca wtyczka i poh zewnętrzna funkcja zasilania

Karta sygnału wejściowego-VMC-2I-HBT-4K

Wejście wideo
Sygnał wejściowy	2 - Sygnał HDBT kanału, automatyczne rozpoznawanie sygnału wejściowego	Poziom wejściowy	TMDS 2.9V -3. 3v
Złącza wejściowe	RJ45, z żółto-zielonymi podwójnymi światłami wskaźnikowymi	Impedancja wejściowa	Linia różnicowa 100 Ω
Zużycie energii	21W
Wejście audio
Sygnał wejściowy	2--kierunkowy sygnał stereo	Złącza wejściowe	3,5 mm gniazdo audio
Impedancja wejściowa	75Ω	Odpowiedź częstotliwości	20 Hz-20 kHz
kontrola
Sygnał sterujący	2- sygnał sterujący RS232	Port kontrolny	3- Blok terminalu wtyczka pin
protokół	Wsparcie protokołu RS232, wsparcie IR, RS232 Dwukierunkowa przezroczysta transmisja
standardowy
Osiągać	{} dB	przepustowość łącza	10,2 Gb/s
Rezolucja	Obsługuje do 4096 x 2160 P przy 30 Hz	Przesłuch	<-50dB@5MHz
Odległość transmisji	1080p Mniejsza lub równa 70 m	Szybkość przełączania	200ns (Max)
Temperatura robocza	-10 stopień -+40 stopień	Wilgotność względna	10%-90%
Format audio	Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD, zewnętrzny dźwięk obsługuje format PCM
Standard HDMI	Obsługa standardu HDMI1.4
Edid, HDCP	Obsługa ręcznego zarządzania EDID, obsługa HDCP2.2 i kompatybilność wsteczna
Inne funkcje	Obsługuje chromatyczność, jasność, kontrast, temperaturę kolorów i wartość ostrości, funkcja nakładki znaków, gorąca wtyczka i poh zewnętrzna funkcja zasilania

Wejście Signal Card-VMC -4 I-DV

Sygnał wejściowy	4-kierunkowy sygnał DVI	Poziom wejściowy	TMDS 2,9 V-3,3 V
Złącza wejściowe	Port żeński DB24+5	Impedancja wejściowa	75Ω
Zużycie energii	10W
standardowy
Osiągać	0 dB	przepustowość łącza	Maksymalna szybkość danych 4,95 gbit/s
Sygnał wideo	DVI, HDMI, VGA, C-Video, YPBPR, automatyczna identyfikacja sygnałów wejściowych	Maksymalne opóźnienie czasowe	5NS (± 1NS)
Typy danych	8 bitów	Przesłuch	<-50dB@5MHz
Szybkość przełączania	Przesłuch 200 ns (maks.).	Rezolucja	Obsługuje do 1920×1200 przy 60 Hz
Format audio	Wbudowany audio obsługuje PCM, Dybly Digital, DTS, DTS-HD Formaty, zewnętrzny dźwięk obsługuje format PCM
Częstotliwość próbkowania dźwięku	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID i DDC Management	Obsługuje rozszerzoną identyfikację wyświetlania (EDID) i kanał danych wyświetlania (DDC), przy użyciu standardów DVI i HDMI
Zarządzanie HDCP	Obsługuje ochronę treści cyfrowych o wysokiej przepustowości (HDCP) i wykorzystuje standardy DVI i HDMI1.3
Inne funkcje	Wsparcie chromatyczności, jasności, kontrastu, temperatury kolorystycznej i wartości ostrości, funkcji nakładki znaków, gorącej wtyczki

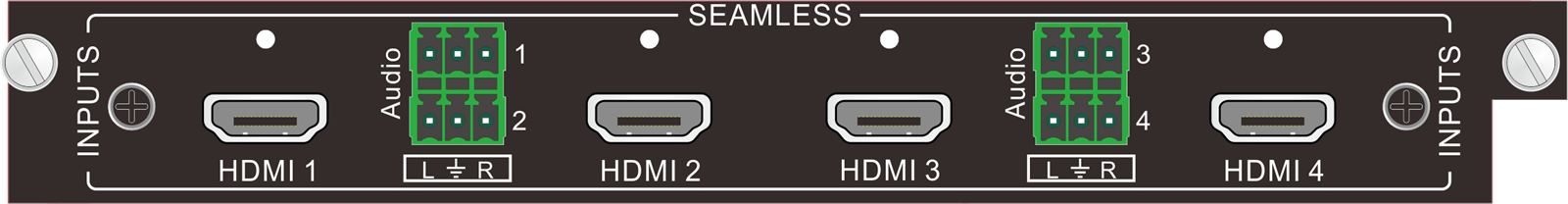

Wejście Signal Card-VMC -4 I-HD

Sygnał wejściowy	4- Sygnał HDMI (kompatybilny z DVI), 4- analogowy sygnał audio kanału	Zużycie energii	10W
Złącza wejściowe	Typ A z 19-wtykowym złączem żeńskim, wtykowym złączem 3-wtykowym	Głębokość koloru	8 i 10 i 12 bitów
Typ sygnału	HDMI, DVI-D, automatyczna identyfikacja sygnałów wejściowych	przepustowość łącza	6,75GPBS
temperatura	0 stopień - +50	wilgotność	10% - 90%
standard	Obsługa HDMI1.3, kompatybilna ze standardem HDCP	Rezolucja	Obsługuje do 1920 × 1080 przy 60 Hz
Format dźwięku	Wbudowany audio obsługuje PCM, Dybly Digital, DTS, DTS-HD Formaty, zewnętrzny dźwięk obsługuje format PCM
Zarządzanie EDID i DDC	Obsługuje rozszerzoną identyfikację wyświetlania (EDID) i kanał danych wyświetlania (DDC), przy użyciu standardów DVI i HDMI
Inne funkcje	Wsparcie chromatyczności, jasności, kontrastu, temperatury kolorystycznej i wartości ostrości, funkcji nakładki znaków, gorącej wtyczki

Karta sygnału wejściowego — VMC-4I-VG

Wejście wideo
Sygnał wejściowy	4- Sygnał VGA		Wejście sprzęgające	Tylko sprzężenie prądu przemiennego
Złącza wejściowe	15-pinowy żeński port typu D		Poziom wejściowy	{{0}}. 5-2. 0vp-p
Impedancja wejściowa	75Ω
Wejście audio
Sygnał wejściowy		4 kanały analogowych sygnałów audio		Impedancja wejścia audio	>10KΩ
Złącza wejściowe		3-złączka z wtyczką pinową		Impedancja wejściowa	75Ω
Odpowiedź częstotliwości		20 Hz-20 kHz
standardowy
Osiągać	0 db		Przepustowość łącza	YPBPR: 170 MHz; C-Video: 150 MHz; VGA: 170 MHz
Szybkość przełączania	200ns (Max)		Przesłuch	<-50dB@5MHz
Sygnał wideo	VGA (RGBHV), YPbPr, C-VIDEO, automatyczna identyfikacja sygnałów wejściowych
Przestrzeń Chroma	Obsługuje regulację przestrzeni kolorów: ycbcr \ rgb			Rezolucja	Obsługuje do 1920 × 1200 przy 60 Hz
Zużycie energii	12W
Inne funkcje	Obsługuje ustawienia chromatyczności, jasności, kontrastu, temperatury barwowej i ostrości; funkcja nakładania znaków; gorąca wtyczka; automatyczna korekcja wejścia sygnału VGA; przywrócenie ustawień fabrycznych na pojedynczym porcie

Karta sygnału wejściowego — VMC-4I-AV

Sygnał wejściowy		4- Sygnał CVBS kanału, 4- kanał analogowy sygnał audio		Obsługiwane formaty audio		stereofoniczny
Złącza wejściowe		Złącze BNC, 3-wtykowa listwa zaciskowa		Standard		Wsparcie formaty PAL i NTSC
Zużycie energii		11W		Rezolucja		7 regulowanych poziomów, do 1920 × 1080@60 Hz
standardowy
Podłoga dźwięku		-80dB		Maksymalne zniekształcenie dźwięku		2.0V
Temperatura robocza		0 stopień - +50		Wilgotność względna		10% - 90%
przepustowość łącza		6,75 Gb/s		Automatyczna funkcja skalowania linii		wsparcie
Inne funkcje		Obsługuje ustawienia chrominancji, jasności, kontrastu, temperatury barwowej i ostrości; funkcja nakładania znaków; gorąca wtyczka
	Karta sygnału wejściowego-VMC-4I-SD

	Sygnał wejściowy		4-kanałowy sygnał SDI (każdy z jednym wyjściem pętli SDI)		Poziom wejściowy		TMDS 2,9 V-3,3 V
	Złącza wejściowe		Złącza BNC		Impedancja wejściowa		75Ω
	Sygnał wideo		SDI, HD-SDI, 3G-SDI, automatyczna identyfikacja sygnałów wejściowych		Zużycie energii		14W
	standardowy
	Głębokość koloru		8 i 10 i 12 -bitowe		Odległość robocza		1080p Mniejsza lub równa 100 m (użyj przewodu wysokiej jakości)
	przepustowość łącza		6,75 Gb/s		Maksymalna rozdzielczość		1080p@60 Hz
	Temperatura robocza		0 stopień - +50 stopień		Wilgotność względna		10% - 90%
	Funkcja podwajania linii		wsparcie		Rezolucja		Obsługuje do 1920 × 1080 przy 60 Hz;
	Inne funkcje		Obsługuje ustawienia chrominancji, jasności, kontrastu, temperatury barwowej i ostrości; funkcja nakładania znaków; gorąca wtyczka

Wejście Signal Card-VMC -4 I-HV

Sygnał wejściowy	2-kierunkowy sygnał HDMI (kompatybilny z DVI); 2- Way VGA Signal; 4- Sygnał audio stereo kanału		Zużycie energii	12W
Złącza wejściowe	Wpisz A 19- Pin Connector; 15- Pin D-Type Connector; 3- Blok terminalu wtyczki pinowej
Rezolucja	Obsługuje do 1920 × 1080@60 Hz
standardowy
Port HDMI:
Głębia koloru	8 i 10 i 12 bitów		Typ sygnału	HDMI, DVI-D, automatyczna identyfikacja sygnałów wejściowych
przepustowość łącza	6,75 Gb/s		temperatura	0 stopień - +50
wilgotność	10% - 90%
Format audio	Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD, zewnętrzny dźwięk obsługuje format PCM
norma	Obsługa HDMI1.3, kompatybilna ze standardem HDCP
Zarządzanie EDID i DDC	Obsługuje rozszerzoną identyfikację wyświetlacza (EDID) i kanał danych wyświetlacza (DDC)
Port VGA:
Wejście sprzęgła	Tylko złącze AC	Poziom wejściowy			{{0}}.5-2.0 Vp-p
Impedancja wejściowa	75Ω	Odpowiedź częstotliwości			20 Hz-20 kHz
Osiągać	{} dB	Przesłuch			<-50dB@5MHz
Szybkość przełączania	200 ns (maks.)	Przestrzeń Chroma			Dostosowanie wsparcia YCBCR \ RGB
Sygnał wideo	VGA (RGBHV), YPBPR, C-Video, automatyczna identyfikacja sygnałów wejściowych
Inne funkcje	Obsługuje automatyczną korekcję sygnału wejściowego VGA i przywracanie ustawień fabrycznych jednego portu
Funkcjonować	Obsługa gorącej wtyczki i odłączania, obsługa ustawień chrominancji, jasności, kontrastu, temperatury barwowej i ostrości, obsługa funkcji nakładania znaków

Wyjściowe sygnał karty-vmc -4 o-hd -4 k

Sygnał wyjściowy	4- Sygnał HDMI kanału, 4- analogowy sygnał audio kanału	Zużycie energii	12.5 W
Złącza wyjściowe	Wpisz pin 19-, 3- PIN BLOK ZATRZYMAJĄCE	Głębia koloru	8 bitów
standardowy
Typ sygnału	HDMI, DVI-D	przepustowość łącza	10,2 Gb/s
temperatura	0 stopień - +50 stopień	wilgotność	10% - 90%
Rezolucja	8 regulowanych poziomów, do 4096 x 2160@60 Hz
Format dźwięku	Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD, zewnętrzny dźwięk obsługuje format PCM
norma	Obsługa HDMI1.4, HDCP2.2
Zarządzanie EDID i DDC	Obsługa funkcji uczenia się EDID i komunikacji DDC
Inne funkcje	Obsługuje ustawienie formatu wyjściowego, niezależną transmisję sygnału audio i podłączenie gorącego za pomocą poleceń

Wyjściowa karta sygnał-vmc -4 o-of

Sygnał wyjściowy	4-kierunkowy sygnał światłowodowy	Zużycie energii	32W
Złącza wyjściowe	Moduł światłowodowy	Maksymalna stawka	10,2 Gb / s
Typy danych	DVI/HDMI	temperatura	0 stopień -+50 stopień
Wilgotność względna	10%-90%	Głębia koloru	8bit, 10bit, 12 -bit, 16 -bit
Rezolucja	Obsługuje 36 regulowanych rozdzielczości, z najwyższą rozdzielczością wyjściową 4K przy 30 Hz
Moduł światłowodowy
Specyfikacje interfejsu	Interfejs LC
Sygnał światłowodowy	Maksymalna odległość transmisji światłowodu jednomodowego wynosi 2 km, a światłowodu wielomodowego 300 M
Odległość transmisji	Odległość transmisji 4K30: Jednoczęściowy światłowód ma maksymalną odległość transmisji 2 km, a wielo-tryb wynosi 300 m
Inne funkcje
Obsługa ustawiania formatu wyjściowego za pomocą instrukcji, obsługa gorącej wtyczki i odłączania

Sygnał wyjściowy karta-vmc -4 O-HBT

Wyjście wideo
Sygnał wyjściowy	4-kanałowy sygnał HDBT	Poziom wyjściowy	TMDS 2,9 V-3,3 V
Złącza wyjściowe	RJ45, z żółto-zieloną, dwukolorową lampką kontrolną	Impedancja wyjściowa	Linia różnicowa 100Ω
Zużycie energii	21W
Wyjście audio
Sygnał wyjściowy	4- Sygnał stereo kanału	Złącza wyjściowe	3,5 mm gniazdo audio
Impedancja wyjściowa	75Ω	Odpowiedź częstotliwości	20 Hz-20 kHz
kontrola
Sygnał sterujący	4- Way RS232 Sygnał sterujący	Port sterujący	3-złączka z wtyczką pinową
protokół	Obsługa protokołu RS232
standardowy
Osiągać	0 db	przepustowość łącza	10,2 Gb / s
Rezolucja	Bezproblemowa obsługa rozdzielczości do 1080p	Przesłuch	<-50dB@5MHz
Odległość transmisji	1080p mniejsze lub równe 70 m	Szybkość przełączania	200 ns (maks.)
Temperatura robocza	-10 stopień -+40	Wilgotność względna	10%-90%
Format dźwięku	Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD, zewnętrzny dźwięk obsługuje format PCM
Standard HDMI	Wsparcie HDMI1.4, kompatybilne z HDCP 2.2
Zarządzanie EDID i DDC	Obsługa ręcznego zarządzania EDID i funkcji komunikacji DDC
Rezolucja	Obsługuje 36 regulowanych rozdzielczości, z najwyższą rozdzielczością wyjściową 1920 × 1080@60 Hz
Odległość transmisji	Odległość transmisji 1920×1080P60Hz do 70 metrów
Inne funkcje	Obsługuje ustawianie formatu wyjściowego, funkcji hot plug i zewnętrznego zasilania PoH za pomocą poleceń

Karta sygnału wyjściowego-VMC-2O-HBT-4K

Wyjście wideo
Sygnał wyjściowy	2--kierunkowy sygnał HDBT	Poziom wyjściowy	TMDS 2.9V -3. 3v
Złącza wyjściowe	RJ45, z żółto-zieloną, dwukolorową lampką kontrolną	Impedancja wyjściowa	Linia różnicowa 100Ω
Zużycie energii	21W
Wyjście audio
Sygnał wyjściowy	2--kierunkowy sygnał stereo	Złącza wyjściowe	Gniazdo audio 3,5 mm
Impedancja wyjściowa	75Ω	Odpowiedź częstotliwościowa	20 Hz-20 kHz
kontrola
Sygnał sterujący	4- Way RS232 Sygnał sterujący	Port kontrolny	3-złączka z wtyczką pinową
protokół	Obsługa protokołu RS232
standardowy
Osiągać	0 db	przepustowość łącza	10,2 Gb / s
Rezolucja	Obsługuje do 4096 x 2 160@ 30Hz	Przesłuch	<-50dB@5MHz
Odległość transmisji	1080p mniejsze lub równe 70 m, 4k mniejsze lub równe 40m	Szybkość przełączania	200 ns (maks.)
Temperatura robocza	-10 stopień -+40 stopień	Wilgotność względna	10%-90%
Format dźwięku	Wbudowany audio obsługuje PCM, Dybly Digital, DTS, DTS-HD Formaty, zewnętrzny dźwięk obsługuje format PCM
Standard HDMI	Obsługa HDMI1.4, kompatybilna z HDCP 2.2
Zarządzanie EDID i DDC	Wsparcie EDID Manual Management i DDC Funkcja komunikacji
Rezolucja	Obsługuje 36 regulowanych rozdzielczości, z najwyższą rozdzielczością wyjściową 4096 x 2 160 przy 30 Hz
Odległość transmisji	Obsługa odległości 4K do 40 m, 1080p do 70 m
Inne funkcje	Obsługuje ustawienie formatu wyjściowego, Hot Plug i PoH zewnętrzne funkcje zasilania za pośrednictwem poleceń

Sygnał wyjściowy karta-vmc -4 o-dv

Sygnał wyjściowy	4- Sygnał DVI	Poziom wyjściowy	TMDS 2,9 V-3,3 V
Złącza wyjściowe	Żeński port db 24+5	Impedancja wyjściowa	75Ω
Zużycie energii	6W

standardowy
Osiągać	0 dB	przepustowość łącza	4,95 gbit/s
Sygnał wideo	DVI, HDMI, VGA, C-Video, YPBPR	Maksymalne opóźnienie czasowe	5nS(±1nS)
Typy danych	8 bitów	Przesłuch	<-50dB@5MHz
Rezolucja	36 regulowanych poziomów, do 1920 × 1200@60 Hz	Szybkość przełączania	Przesłuch 200 ns (maks.).
Format dźwięku	Wbudowany audio obsługuje PCM, Dybly Digital, DTS, DTS-HD Formaty, zewnętrzny dźwięk obsługuje format PCM
Częstotliwość próbkowania dźwięku	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID i DDC Management	Obsługuje rozszerzoną identyfikację wyświetlania (EDID) i kanał danych wyświetlania (DDC), przy użyciu standardów DVI i HDMI
Zarządzanie HDCP	Obsługuje szerokopasmową ochronę treści cyfrowych (HDCP) i wykorzystuje standardy DVI i HDMI1.3
Inne funkcje	Obsługuje ustawianie formatu wyjściowego i podłączanie na gorąco za pomocą poleceń

Karta sygnału wyjściowego-VMC-4O-HD

Sygnał wyjściowy	4-kanałowy sygnał HDMI (kompatybilny z DVI), 4-kanałowy analogowy sygnał audio	Zużycie energii	8W
Złącza wyjściowe	Typ A z 19-wtykowym złączem żeńskim, wtykowym złączem 3-wtykowym	Głębokość koloru	8 bitów
Typ sygnału	HDMI, DVI-D	przepustowość łącza	6,75GPBS
temperatura	0 stopień - +50 stopień	wilgotność	10% - 90%
Rezolucja	36 regulowanych rozdzielczości, do 1920 × 1200@60 Hz
Format dźwięku	Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD, zewnętrzny dźwięk obsługuje format PCM
norma	Obsługa HDMI1.3, kompatybilna z HDCP
Zarządzanie EDID i DDC	Obsługuj funkcję uczenia się EDID i wyświetl kanał danych (DDC)
Inne funkcje	Obsługa ustawiania formatu wyjściowego za pomocą instrukcji, obsługa gorącej wtyczki

Karta sygnału wyjściowego-VMC-4O-VG

Wyjście wideo
Sygnał wyjściowy	4- Sygnał VGA	Typ przełącznika	Odstępy pionowe
Złącza wyjściowe	15-pinowy żeński port typu D	Poziom wyjściowy	{{0}}. 5-2. 0vp-p
Impedancja wyjściowa	75Ω	Rezolucja	36 regulowanych rozdzielczości, do 1920 × 1200@60 Hz
Typ sygnału	Obsługuje formaty sygnału VGA, YPBPR, C-VIDEO
Wyjście audio
Sygnał wyjściowy	4 kanały analogowych sygnałów audio	Impedancja wyjściowa	75Ω
Złącza wyjściowe	3- Blok terminalu wtyczka pin	Odpowiedź częstotliwościowa	20 Hz-20 kHz
standardowy
Osiągać	0 db	Szybkość przełączania	200 ns (maks.)
Przesłuch	<-50dB@5MHz	Zużycie energii	6W
Inne funkcje	Obsługuje ustawianie formatu wyjściowego i podłączanie na gorąco za pomocą poleceń

Karta sygnału wyjściowego-VMC-4O-AV

Sygnał wyjściowy	4- Sygnał CVBS kanału, 4- kanał analogowy sygnał audio	Rezolucja	W modelach 480I i 576I można regulować dwie rozdzielczości
Złącza wyjściowe	Złącze BNC, 3-wtykowa listwa zaciskowa	Wyjściowy format audio	stereofoniczny
Zużycie energii	9W	Odległość transmisji	Mniejsza lub równa 100 m (użyj przewodu wysokiej jakości)
standardowy
Poziom szumów audio	-80dB	Maksymalne zniekształcenie dźwięku	2.0V
Temperatura robocza	0 stopień - +50	Wilgotność względna	10% - 90%
przepustowość łącza	6,75 Gb / s	Norma	Obsługuje formaty PAL i NTSC
Inne funkcje	Obsługuje ustawianie formatu wyjściowego i podłączanie na gorąco za pomocą poleceń

Karta sygnału wyjściowego-VMC-4O-SD

Sygnał wyjściowy	4-kanałowy sygnał SDI (każdy z jednym wyjściem pętli SDI)	Poziom wyjściowy	TMDS 2.9V -3. 3v
Złącza wyjściowe	Złącza BNC	Impedancja wyjściowa	75Ω
Sygnał wideo	SDI, HD-SDI, 3G-SDI	Zużycie energii	15W
Rezolucja	7 regulowanych rozdzielczości, do 1920 × 1200@60 Hz
standardowy
Głębia koloru	8 i 10 i 12 -bitowe	Odległość robocza	1080p mniejsze lub równe 100 m (proszę użyć drutu wysokiej jakości)
przepustowość łącza	6,75 Gb / s	Maksymalna rozdzielczość	1080p@60 Hz
Temperatura robocza	0 stopień - +50	Wilgotność względna	10% - 90%
Inne funkcje	Obsługuje ustawienie formatu wyjściowego i podłączenie na gorąco za pośrednictwem poleceń

Karta sygnału wyjściowego-VMC-4O-HV

Sygnał wyjściowy	2- Way HDMI Signal (kompatybilny z DVI); 2- Way VGA Signal; 4- Sygnał audio stereo kanału	Zużycie energii	8W
Złącza wyjściowe	Złącze żeńskie typu A 19-; 15-pinowe złącze żeńskie typu D; 3-złączka z wtyczką wtykową
Rezolucja	36 regulowanych rozdzielczości, do 1920×1200 przy 60 Hz
standardowy
Port HDMI:
Głębia koloru	8 bitów	Typ sygnału	HDMI, DVI-D
przepustowość łącza	6,75GPBS	temperatura	0 stopień - +50 stopień

wilgotność	10% - 90%
Format audio	Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD, zewnętrzny dźwięk obsługuje format PCM
norma	Wsparcie HDMI1.3, kompatybilne z HDCP
EDID i DDC Management	Obsługa funkcji uczenia się EDID i funkcji komunikacji DDC
Port VGA:
Poziom wyjściowy	{{0}}.5-2.0 Vp-p	Impedancja wyjściowa	75Ω
Typ sygnału	VGA, YPBPR, C-Video
Typ przełącznika	Odstępy pionowe	Odpowiedź częstotliwości	20Hz -20 k Hz
Osiągać	0 db	Przesłuch	<-50dB@5MHz
Szybkość przełączania	200ns (Max)
Przepustowość łącza	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Sygnał wideo	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
Inny
Obsługuje ustawianie formatu wyjściowego i podłączanie na gorąco za pomocą poleceń

Karta podglądu sygnału-VMC-4P-OB

interfejs	2 porty RJ45	Możliwość podglądu	Możliwość jednoczesnego podglądu 4 źródeł wideo
Protokoły i standardy	Technologia kodowania H.264, standardowy protokół RTSP	Zużycie energii	15W
Rezolucja	Rozdzielczość każdego kanału odtwarzania wideo może osiągnąć 720p, a rozdzielczość podglądu można zmienić za pomocą poleceń
kontrola	Obsługa Kontrola macierzy, obsługa funkcji pamięci o zwolnieniu

IP dekoder card-vmc -4 i-ip

interfejs	2 porty RJ45	Możliwość dekodowania	Obsługa dekodowania 41080P przy 60 Hz, 81080 P przy 30 Hz, 16*720 P przy 30 Hz
Interfejs audio	Wejście audio 1/2/3/4: Zastrzeżony zewnętrzny interfejs audio	Zużycie energii	1 3 W
Rezolucja	Obsługa dostępu TCP rtsp/rtp/rtpo	Inny	Z zasilaniem pamięci
kontrola	Obsługa protokołu onvif2.6, obsługa identyfikacji urządzeń onvif, obsługa dostępu do strumienia protokołu onvif, obsługa sterowania PTZ onvif

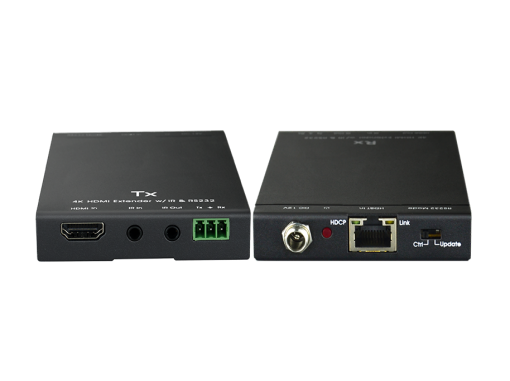

HDMI Signal 70M HDBASET TRANSTHITER-VHBT-HD -70 t

Do użytku z kartą wejściową HDBaseT i kartą wejściową 4K HDBaseT
Wchodzić	1-wyjście HDMI	Złącza wejściowe	Złącze żeńskie typu A 19-
Wyjście	1 - sposób hdbaset	Złącza wyjściowe	RJ -45 Terminale
Interfejs kontrolny	1 kanał IR IN, 1 kanał IR OUT, 1 dwukierunkowy RS232	Funkcje sterowania	Obsługa dwukierunkowej przezroczystej transmisji CEC, IR, RS232
norma	Zgodny ze standardami HDCP2.2 i HDMI1.4	Rezolucja	Obsługuje do 3840 × 2160@30 Hz
Temperatura robocza	0 ~ 50 stopni	wilgotność	10% ~ 90%
Maksymalny pobór mocy	14W	Wymiary (mm)	115L x 109W x 16.2H
Odległość transmisji	Odległość transmisji 1920×1080P60 Hz do 70 metrów, odległość transmisji 3840×2160 przy 30 Hz do 40 metrów
Inny	Obsługa dwukierunkowej funkcji POC i aktualizację oprogramowania RS232

HDMI Signal 70M HDBASET Odbiornik-VHBT-HD -70 r

Używaj z kartą wyjściową HDBaseT, kartą wyjściową 4K HDBaseT
Wchodzić	1 - sposób hdbaset	Złącza wejściowe	Wpisz A 19- Pin Connector
Wyjście	1-wyjście HDMI	Złącza wyjściowe	RJ -45 Terminale
Interfejs kontrolny	1 kanał IR in, 1 kanał ir Out, 1 dwukierunkowy RS232	Funkcje sterujące	Wsparcie CEC, IR, RS232 Dwukierunkowa przezroczysta transmisja
norma	Zgodne ze standardami HDCP2.2 i HDMI1.4	Rezolucja	Obsługuje do 3840 × 2160@30 Hz
Temperatura robocza	0 ~ 50 stopni	wilgotność	10% ~ 90%
Maksymalne zużycie energii	14W	Wymiary (mm)	115L x 109W x 16.2H
Odległość transmisji	Odległość transmisji 1920 × 1080p60 Hz do 70 metrów, 3840 × 2160@30 Hz odległość transmisji do 40 metrów
Inny	Obsługa dwukierunkowej funkcji POC i aktualizację oprogramowania RS232

Hybrydowa modułowa matryca wideo 32x32

Przegląd produktu

Cechy

Może ci się spodobać również

Wyślij zapytanie
