Przegląd

Kontroler ściany wideo Tendzone VHM-0306D to nowa generacja inteligentnego sprzętu do przetwarzania obrazu, nowo wprowadzonego na rynek przez naszą firmę. Czysto sprzętowa architektura projektowa FPGA obsługuje wyświetlanie okien, superpozycję i roaming wielokanałowych sygnałów Full HD; może nie tylko wyświetlać dynamiczny obraz na wielu ekranach, ale także wyświetlać wiele dynamicznych obrazów na jednym ekranie, aby osiągnąć funkcję łączenia wielu okien; obraz ma bardzo małe opóźnienia, brak dyskretyzacji i utraty klatek, co zapewnia doskonałą prezentację obrazu.

Został specjalnie zaprojektowany na okazje, które wymagają wysokiej jakości wyświetlania wielu obrazów wideo i jest odpowiedni dla różnych branż, takich jak monitorowanie bezpieczeństwa, dowodzenie wojskowe, edukacja i badania, agencje rządowe, publikowanie informacji, media reklamowe, wystawy, sprzedaż sprzętu gospodarstwa domowego, występy i zabawy itp.

Cechy

Pełna sprzętowa architektura FPGA, modułowa konstrukcja, hybrydowa struktura wtyczek, brak wbudowanego systemu operacyjnego i doskonała wydajność przetwarzania obrazu;
Wsparcie bezproblemowe przełączanie krzyżowe, bez czarnego ekranu, zablokowanego ekranu, drgania, łzawienia itp. Podczas procesu przełączania;
Obsługuj LCD i LED LOK SCORES SLICING;
Obsługa wielu formatów sygnału wejściowego, wejście HDMI/DP 4K przy 60 Hz, HDMI 4K przy 30 Hz, DP 4K przy 30 Hz, 2K przy 60 Hz HDMI, DVI, VGA, CVBS, SDI;
Obsługuje wyniki w dowolnej rozdzielczości. Karta wyjściowa 4K obsługuje maksymalną rozdzielczość 4096x2160@30, maksymalnie 4096 pikseli i maksymalnie 3840 pikseli. Karta wyjściowa 2K obsługuje maksymalną rozdzielczość 1920 x 1200@60, maksymalnie 2560 pikseli i maksymalnie 1920 pikseli.
Tryb sterowania: Web, RS232 Port szeregowy i port LAN;
Polecenia portu szeregowego mogą zrealizować wywoływanie scen, zapisanie sceny, jazdę na rowerze, przełączanie sygnałów, ustawienie zapytania i adresu IP itp.
Obsługa funkcji wyświetlania Sygnału wejściowego OSD OSD możesz ustawić czcionkę postaci, rozmiar, kolor, przezroczystość, pozycję itp.
Obsługuj kontrolę sieci, obsługuj komputery, telefony komórkowe, tablety i inne urządzenia sterujące systemem oraz kompatybilne z wieloma przeglądarkami. Za pośrednictwem interfejsu użytkownika WWW, wykrywanie połączenia płyty sygnałowej, przełączanie sygnałów, wywołanie sceny, zapisanie scen, ankietę sceny, zarządzanie aktualizacją online, resetowanie fabryki itp.
Wsparcie podglądu sygnału źródłowego i wyświetlacz echa obrazu na dużym ekranie (zaawansowana karta sterująca);
Obsługuje przewijanie wyświetlacza napisów i ultra-wysokiej rozdzielczości mapy tła (zaawansowana karta sterująca);
Obsługuje wykrywanie w czasie rzeczywistym wszystkich sygnałów wejściowych, ułatwiając użytkownikom obserwację i wykrywanie stanu dostępu do sygnałów wejściowych;
Obsługuje dowolne otwieranie okien, nakładki, roaming, dzielenie, powiększanie, rozciąganie i cięcie obrazów;
Obsługuje wyświetlanie obrazu w obrazie, wyświetlanie nakładki obrazu, wieloekranowe wyświetlanie na jednym ekranie i funkcje łączenia dużych ekranów;
Kolejność warstw i ustawienia właściwości okna nakładki można ustawić za pomocą oprogramowania komputera głównego;
Wyjściowy ekran obsługuje do 8 okien na jednym ekranie;
Pojedyncze źródło wejściowe obsługuje dowolne okno;
Płytki wejściowe i wyjściowe obsługują Hot Swap;
Wsparcie oszczędzające scenę, powołanie sceny, podgląd sceny i scenie sceny;
Obsługa importu i eksportu konfiguracji łączenia;
Obsługuje przycinanie i wyświetlanie dowolnej pozycji źródła sygnału, a ten sam sygnał może obsługiwać cztery uprawy;
Obsługa ustawionego trybu otwierania okna i elastycznych połączeń;
Obsługuje aktualizację online całej maszyny, ułatwiając konserwację i remonty.

Popularne Tagi: 9 kart Modułowy kontroler ściany wideo, China 9 kart Modułowy kontroler ściany wideo producenci, dostawcy, fabryka

Specyfikacje

Ogólna wydajność
Specyfikacje podwozia	3 U
Gniazdo karty wejściowej	3
Gniazdo karty wyjściowej	6
Maksymalna liczba kanałów wejściowych	12
Maksymalna liczba kanałów wyjściowych	24
Rozdzielczość wejściowa	Najwyższa obsługiwana rozdzielczość to 3840×2160 przy 60 Hz
Rozdzielczość wyjściowa	Maksymalna obsługiwana rozdzielczość 4096x2160 przy 30 Hz
Liczba okien	Jeden ekran obsługuje do 8 ekranów

Wejście
1 HDMI/1 DP (Wybierz jeden)	Obsługa HDMI 2. 0, obsługa DP1.2, kompatybilna z HDCP, rozdzielczość obsługuje 40962160@60 Hz i 38402160@60Hz
2-DP na kanale	Obsługa DP1.1, Resolution obsługuje 4096*2160@30 Hz i 3840x2160@30 ,
2-kanał HDMI	Obsługa HDMI 1.4, kompatybilna z HDCP, rozdzielczość obsługuje 40962160 przy 30 Hz i 38402160 przy 30 Hz
4- kanał HDMI	Obsługa HDMI 1.3, kompatybilna z HDCP, rozdzielczość obsługuje 1920 x 1200 przy 60 Hz
4-kanał DVI	DVI jest kompatybilny z HDMI, obsługuje standard HDCP i obsługuje rozdzielczość 1920 x 1200 @60 Hz ,
4-kanał VGA	VGA Signal Standard, Resolution obsługuje 1920x1080p @60 Hz ,
4-kanał SDI	Kompatybilny z HD-SDI, 3G SDI, SD I, Resolution obsługuje 1920x1080p @60Hz
4-kanał CVBS	Format sygnału CVBS, rozdzielczość obsługuje PAL: 720x576i, NTSC: 720x480i
Podstawowa karta kontrolna	Obsługa lokalnego sterowania logicznego, sterowania 232, takiego jak otwieranie okien, roaming itp. 2. Obsługa szybkiego centralnego sterowania RS232 3. Obsługa sterowania pętlą RS232
Zaawansowana karta kontrolna	Mapa bazowa, napisy, echo (8 kanałów), podgląd, funkcje WEB w jednym, w tym podstawowa funkcja karty kontroli wersji

Wyjście
DVI (angielski)	DVI jest kompatybilne z HDMI, z maksymalną rozdzielczością 1920x1200 przy 60 Hz , Wsparcie 1920 × 1200@60 Hz
Złącze HDMI	Kompatybilny z HDMI, DVI-D, obsługą HDMI 1.3, rozdzielczość do 1920 x 1200 @60 Hz , rozdzielczość obsługuje HDMI 1.3 , Wsparcie 1920 × 1200@60 Hz
HDMI 4k	Format sygnału wideo obsługuje HDMI 1.4, a maksymalna rozdzielczość obsługuje 4096x2160 przy 30 Hz

OTher
Konstrukcja podwozia	2 gniazda dla kanałów wejściowych, 3 gniazda dla kanałów wyjściowych
Rozmiar podwozia (mm)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Waga (kg)	5.8
Zużycie energii (w)	2 5
zasilanie	Podwójny zasilacz, 100 V ~ 240 V AC, 50/60 Hz
Kontrola
Kontrola RS232	Interfejs portu szeregowego DB9
Kontrola TCP/IP	Zgodny z protokołem TCP/IP

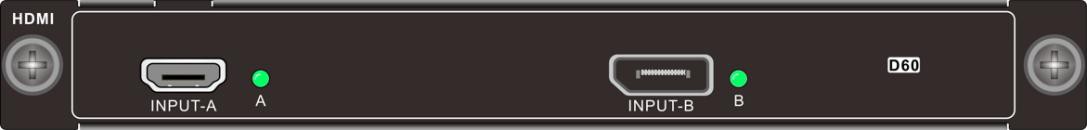

HDMI2. 0 karta inportacyjna - vmh -1 i -hd -4 k

311

Obsługa HDMI2.0, kompatybilność z HDCP, obsługa DP1.2

Maksymalna rozdzielczość wejściowa 3840x2160 przy 60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okienkowanie

Obsługa funkcji nakładania znaków sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID obsługuje sterowanie DDC

Z funkcją oszczędzania zasilania

Podwójna karta wejściowa 4K DP — VMH-2I-DP-4K

312

Obsługa DP1.1, kompatybilna z HDCP

Maksymalna rozdzielczość wejściowa 3840x2160 @ 30 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID obsługuje sterowanie DDC

Z funkcją oszczędzania zasilania

DUAL 4K HDMI Input Card-VMH -2 i-hd -4 k

313

Obsługuje formaty sygnału HDMI, DVI-D, obsługuje standardy HDMI, kompatybilne z HDCP

Maksymalna rozdzielczość wejściowa 3840x2160 przy 30 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania zasilania

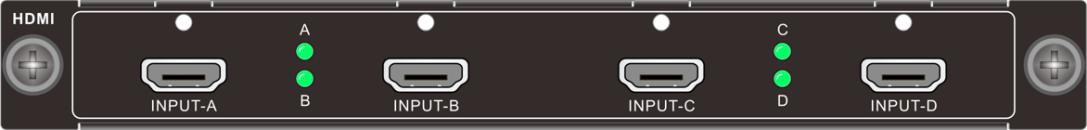

Czterokanałowa karta wejściowa HDMI – VMH-4I-HD

314

Obsługuje formaty sygnału HDMI, DVI-D, obsługuje standardy HDMI, kompatybilne z HDCP

Maksymalna rozdzielczość wejściowa 1920x1200 przy 60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okienkowanie

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID obsługuje sterowanie DDC

Z funkcją oszczędzania po wyłączeniu zasilania

Karta wejściowa Quad DVI-VMH-4I-DV

315

Wsparcie HDMI, formaty sygnałów DVI-D, obsługa HDMI1.3, kompatybilne z HDCP

Maksymalna rozdzielczość wejściowa 1920x1200 @60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okienkowanie

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania po wyłączeniu zasilania

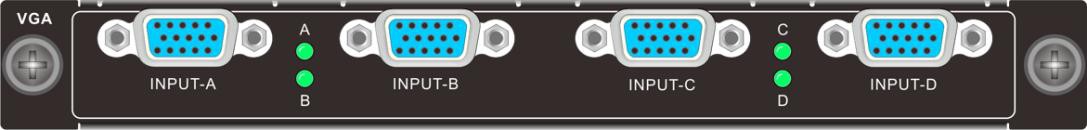

Karta z czterema wejściami VGA — VMH-4I-VG

316

Wsparcie formatu sygnału VGA

Maksymalna rozdzielczość wejściowa 1920x1080 przy 60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okienkowanie

Obsługa funkcji nakładania znaków sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID obsługuje sterowanie DDC

Z funkcją oszczędzania zasilania

Czterokanałowy SDI Input Card-VMH -4 i-sd

317

Obsługuj format sygnału SDI, odległość transmisji sygnału wejściowego i wyjściowego do 100 m

Maksymalna rozdzielczość wejściowa 1920x 1080 @60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okienkowanie

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania po wyłączeniu zasilania

Czterokanałowy CVBS Card-VMH -4 i-av

318

Obsługa formatu sygnału CVBS, adaptacyjnego PAL i NTSC

Rozdzielczość obsługi PAL: 720x576i, NTSC: 720x480i

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID obsługuje sterowanie DDC

Z funkcją oszczędzania zasilania

Quad DVI Audio Input Card-VMH -4 I-DVA

319

4-kierunkowy sygnał wejściowy DVI (interfejs DVI z dźwiękiem)

Złącze: port żeński DVI-I

Normalny pobór mocy roboczej: 7,1 W

Format sygnału wideo: Kompatybilny z HDMI, DVI-D

Standard: obsługa HDMI1.3, kompatybilność z HDCP

Rozdzielczość wejściowa: do 1920x1200 przy 60 Hz

Format sygnału audio: wbudowane audio obsługuje PCM, Dybly Digital, DTS, DTS-HD Formaty

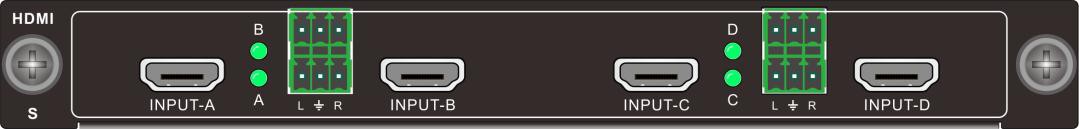

Czterokanałowy HDMI Audio Input Card-VMH -4 I-HDA

321

4-kanałowy sygnał wejściowy HDMI, 4-kanałowy analogowy sygnał audio

Złącze: wpisz A 19- pin, audio feniks terminal

Normalny pobór mocy roboczej: 9W

Format sygnału wideo: kompatybilny z HDMI, DVI-D

Standard: Wsparcie HDMI1.3, kompatybilne z HDCP

Rozdzielczość wejściowa: do 1920x1200 przy 60 Hz

Format sygnału audio: Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD; zewnętrzne audio obsługuje format PCM, PCM 48 KHz

Czterokanałowa karta dekodująca IP-VMH-4I-IP

322

1 interfejs wejściowy RJ45 obsługuje H.264/H.265/RTSP/RTP Standardowe dekodowanie protokołu; 1 2 k HDMI Input

RJ45 obsługuje dekodowanie w rozdzielczości 3840*2160@30; HDMI obsługuje rozdzielczość wejściową do 1920*1200

Obsługuje dostęp do kamer sieciowych od producentów głównego nurtu na rynku (Hikvision, Dahua itp.); Obsługa 1- kanał 4K30Hz, lub 2- kanał 4K@24Hz, lub 4- kanał 1080p@60Hz lub 9- kanał 1080p@25Hz, lub {16- kanał 720p 720p @25Hz lub 32- kanał D1 dekodowanie sygnału Dekodowanie i wyświetlacz ścian

Obsługuje wyświetlanie wielu ekranów, w tym 1 ekran, 4 ekrany, 9 ekranów, 16 ekranów, 36 ekranów i niestandardowe podziały

Obsługa protokołów przesyłania strumieniowego sieci RTSP i innych

Obsługuje powiększenie dowolnego pojedynczego strumienia wideo, aby wypełnić okno

Obsługa pojedynczego sygnału wejściowego Obsługa dowolnego okienkowania

Obsługa kontroli PTZ kamer sieciowych

Czterokanałowy niezależny wyniki audio Card-VMH -4 O-AD

323

4- kanał Phoenix Terminal Analog Audio Wyjście audio

Złącze: 3-złącze pinowe

Port wyjściowy: 4-sposób portu wyjściowego Auido

Obsługa niezależnego przełączania audio lub grupowego synchronicznego przełączania powiązanej ściany wideo

Obsługa regulacji objętości wyjściowej

Wsparcie oszczędzania sceny i dzwonienie

Obsługuje format audio PCM, częstotliwość próbkowania dźwięku wynosi 48 kHz

Terminal wejściowy obsługuje wbudowany lub zewnętrzny dźwięk

Z funkcją pamięci wyłączania

Karta wyjściowa Quad DVI (dwie warstwy) - VMH-4O-DV

324

Wsparcie DVI, formaty sygnałów HDMI

Maksymalna rozdzielczość wyjściowa wynosi 1920 x 1200 przy 60 Hz i obsługuje niestandardową rozdzielczość wyjściową

Ekran wyjściowy obsługuje wiele funkcji, takich jak składanie, podział, nakładanie, powiększenie, rozciąganie, cięcie, obraz w obrazie, roaming itp.

Wyjściowy zewnętrzny pojedynczy ekran obsługuje do 2 okien wyświetlacza

Z funkcją pamięci z zasilania

Czteranałowa karta wyjściowa HDMI (dwie warstwy) -vmh -4 o- hd

325

Wsparcie DVI, formaty sygnałów HDMI

Maksymalna rozdzielczość wyjściowa to 1920 x 1200 @60 Hz i obsługuje niestandardową rozdzielczość wyjściową

Ekran wyjściowy obsługuje wiele funkcji, takich jak składanie, podział, nakładanie, powiększenie, rozciąganie, cięcie, obraz w obrazie, roaming itp.

Wyjście zewnętrzne ekran z pojedynczym wyświetlaczem obsługuje do 2 okien wyświetlacza

Z funkcją pamięci wyłączania

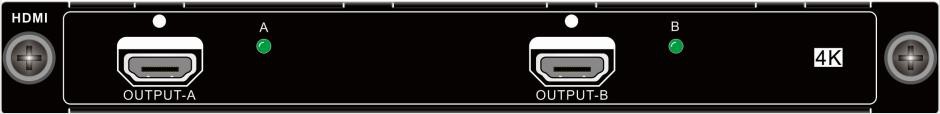

Podwójna karta wyjściowa 4K HDMI (dwie warstwy) -vmh -2 o -hd -4 k

326

Obsługuje formaty sygnału DVI, HDMI

Maksymalna rozdzielczość wyjściowa obsługuje do 4096x2160@30 Hz i obsługuje niestandardową rozdzielczość wyjściową

Ekran wyjściowy obsługuje wiele funkcji, takich jak łączenie, dzielenie, nakładanie, powiększanie, rozciąganie, wycinanie, obraz w obrazie, roaming itp.

Wyjściowy zewnętrzny pojedynczy ekran obsługuje do 2 okien wyświetlacza

Z funkcją pamięci z zasilania

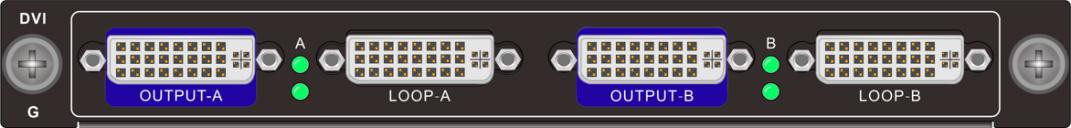

Dwukanansowa karta wyjściowa DVI (cztery warstwy)-VMH -2 O-DV

327

2-kierunkowy sygnał wyjściowy DVI

Złącze: Port żeński DVI-I

Normalny pobór mocy roboczej: 8,8 W

Format sygnału wideo: DVI kompatybilny z HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Wybór warstwy: Wsparcie 4 2 k warstwy sygnałowe lub 2 4 k@30 Warstwy sygnału lub 1 4 k@60 Sygnał warstwy sygnał

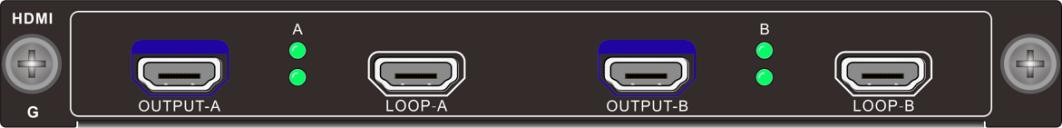

Dwukanałowa karta wyjściowa HDMI (cztery warstwy) -VMH-2O-HD

328

2- Way HDMI Sygnał wyjściowy;

Złącze: Typ A 19-pin żeński;

Normalny pobór mocy roboczej: 8,8 W;

Format sygnału wideo: kompatybilny z HDMI, DVI-D;

Standard: obsługa HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

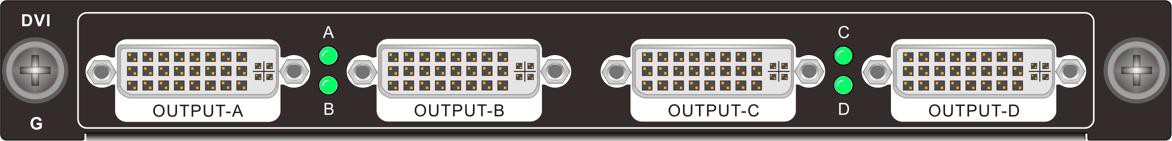

Jednokoszerowy karta wyjściowa DVI (osiem warstw) -vmh -1 o-dv

329

1-kanałowy sygnał wyjściowy DVI;

Złącze: port żeński DVI-I;

Normalne zużycie energii roboczej: 8,8 W;

Format sygnału wideo: DVI kompatybilny z HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Wybór warstwy: obsługa 8- warstwy sygnału kanału 2K lub 4- kanał 4K@30 Warstwy sygnału lub 2- kanał 4K@60 Warstwy sygnału;

Jednokoszerowy karta wyjściowa HDMI (osiem warstw) -vmh -1 O-HD

331

1 sygnał wyjściowy HDMI;

Złącze: Typ A 19-pin żeński;

Normalne zużycie energii roboczej: 8,8 W;

Format sygnału wideo: kompatybilny z HDMI, DVI-D;

Standard: Wsparcie HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Podstawowa karta kontroli wersji -vmh-cc-de

332

Obsługuj lokalną kontrolę logiki, taką jak otwieranie okien, roaming itp.

Obsługa szybkiego centralnego sterowania RS232

Obsługa sterowania pętlą RS232

Zaawansowana karta kontrolna -vmh-cc-ae

333

Obsługuj lokalną kontrolę logiki, taką jak otwieranie okien, roaming itp.

Obsługa szybkiej kontroli centralnej RS232

Obsługa sterowania pętlą RS232

Obsługa mapy bazowej wysokiej rozdzielczości

Wspieraj przewijanie napisów

Obsługa echa podglądu

Wbudowana interfejs interfejsu interakcji ludzkich komputerowych, humanizowany projekt, obsługuje komputery, telefony komórkowe, tablety i inne urządzenia sterujące systemem i jest kompatybilny z wieloma przeglądarkami, dzięki czemu operacja jest wygodniejsza

Za pośrednictwem interfejsu użytkownika WEB można zrealizować wykrywanie połączenia karty sygnałowej, przełączanie sygnału, podgląd sygnału, wywoływanie scen, zapisywanie scen, odpytywanie scen, zarządzanie aktualizacjami online, przywracanie ustawień fabrycznych itp.

Wielofunkcyjna karta kontroli środowiska-VMH-IO-FDE

334

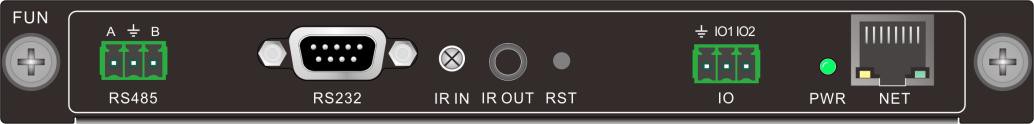

Interfejs sygnałowy: 1 3-pinowy interfejs Phoenix RS485, 1 złącze męskie RS232, 1 odbiornik IR IN, 1 interfejs IR OUT 3,5 mm, 2 IO 3-pinowe interfejsy Phoenix, 1 interfejs RJ45, 1 przycisk resetowania

Obsługuje wzajemne przekazywanie wielu protokołów portów; obsługuje połączenie sieci z portem szeregowym, port szeregowy z siecią, sieć z siecią, wejście/wyjście do sieci szeregowej, sterowanie na podczerwień, uczenie się w podczerwieni

Obsługa wielu szybkości transmisji

Każdy port może obsługiwać do 30 pakietów

Przekazywanie kontroli wyjścia, może sterować różnymi urządzeniami peryferyjnymi, może opracować własny interfejs

Wspieraj naukę w podczerwieni

Z funkcją oszczędzania zasilania
