Przegląd

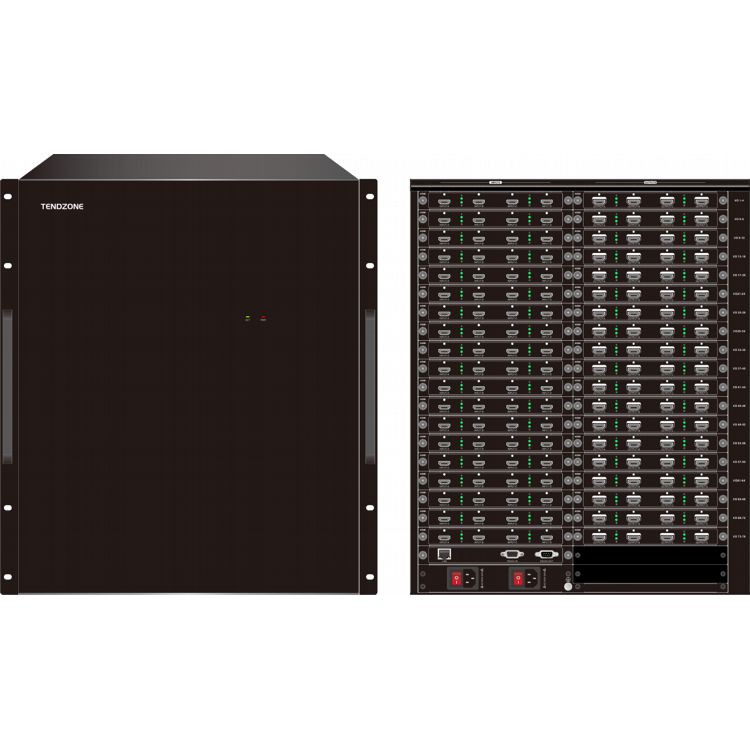

Kontroler ściany wideo Tendzone VHM-1919D to nowa generacja inteligentnego sprzętu do przetwarzania obrazu, nowo wprowadzonego na rynek przez naszą firmę. Czysto sprzętowa architektura projektowa FPGA obsługuje wyświetlanie okien, superpozycję i roaming wielokanałowych sygnałów Full HD; może nie tylko wyświetlać dynamiczny obraz na wielu ekranach, ale także wyświetlać wiele dynamicznych obrazów na jednym ekranie, aby osiągnąć funkcję łączenia wielu okien; obraz ma bardzo małe opóźnienia, brak dyskretyzacji i utraty klatek, co zapewnia doskonałą prezentację obrazu.

Jest specjalnie zaprojektowany na okazje, które wymagają wysokiej jakości wyświetlania wielu obrazów wideo i jest odpowiedni dla różnych branż, takich jak monitorowanie bezpieczeństwa, dowództwo wojskowe, edukacja i badania, agencje rządowe, publikowanie informacji, media reklamowe, wystawy, sprzedaż urządzeń domowych, występy i rozrywka itp.

Cechy

Pełna sprzętowa architektura FPGA, modułowa konstrukcja, hybrydowa struktura wtyczki, brak wbudowanego systemu operacyjnego i doskonałą wydajność przetwarzania obrazu;
Obsługa płynnego przełączania krzyżowego, bez czarnego ekranu, zablokowanego ekranu, drgań, rozrywania obrazu itp. podczas procesu przełączania;
Obsługa łączenia dużych ekranów LCD i LED;
Obsługuj wprowadzanie wielu formatów sygnału, wejście 4K@60Hz HDMI/DP, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
Obsługuje wyjście w dowolnej rozdzielczości. Karta wyjściowa 4K obsługuje maksymalną rozdzielczość 4096 x 2160 @ 30, maksymalnie 4096 pikseli i maksymalnie 3840 pikseli. Karta wyjściowa 2K obsługuje maksymalną rozdzielczość 1920x1200@60, maksymalnie 2560 pikseli i maksymalnie 1920 pikseli.
Tryb sterowania: Web, RS232 Port szeregowy i port LAN;
Polecenia portu szeregowego mogą zrealizować wywoływanie scen, zapisanie sceny, jazdę na rowerze, przełączanie sygnałów, ustawienie zapytania i adresu IP itp.
Obsługa funkcji wyświetlania niestandardowych znaków OSD źródła sygnału wejściowego, można ustawić czcionkę znaku, rozmiar, kolor, przezroczystość, pozycję itp.
Obsługuj kontrolę sieci, obsługuj komputery, telefony komórkowe, tablety i inne urządzenia sterujące systemem oraz kompatybilne z wieloma przeglądarkami. Za pośrednictwem interfejsu użytkownika WWW, wykrywanie połączenia płyty sygnałowej, przełączanie sygnałów, wywołanie sceny, zapisanie scen, ankietę sceny, zarządzanie aktualizacją online, resetowanie fabryki itp.
Wsparcie podglądu sygnału źródłowego i wyświetlacz echa obrazu na dużym ekranie (zaawansowana karta sterująca);
Obsługuje przewijanie wyświetlacza napisów i ultra-wysokiej rozdzielczości mapy tła (zaawansowana karta sterująca);
Obsługuje wykrywanie wszystkich sygnałów wejściowych w czasie rzeczywistym, ułatwiając użytkownikom obserwowanie i wykrywanie statusu dostępu sygnałów wejściowych;
Obsługuje dowolne otwieranie okien, nakładanie, roaming, dzielenie, powiększanie, rozciąganie i wycinanie obrazów;
Obsługuje wyświetlacz obrazu w obrazie, wyświetlacz nakładki na obraz, wyświetlacz z jednym ekranem o wielu ekranach i funkcje splicingu na dużym ekranie;
Zamówienie warstwy i ustawienia właściwości okna nakładki można zrealizować za pośrednictwem oprogramowania komputerowego hosta;
Ekran wyjściowy obsługuje do 8 okien na jednym ekranie;
Pojedyncze źródło wejściowe obsługuje dowolne okienkowanie;
Karty wejściowe i wyjściowe obsługują funkcję hot swap;
Wsparcie oszczędzające scenę, powołanie sceny, podgląd sceny i scenie sceny;
Wsparcie import i eksport konfiguracji splicingu;
Obsługuje przycinanie i wyświetlanie dowolnej pozycji źródła sygnału, a ten sam sygnał może obsługiwać cztery uprawy;
Obsługuj tryb otwierania okna i elastyczne połączenia;
Obsługuje aktualizację online całej maszyny, ułatwiając konserwację i remont.

Popularne Tagi: 38-kartowy hybrydowy modułowy kontroler ściany wideo, Chiny 38-kartowy hybrydowy modułowy kontroler ściany wideo producenci, dostawcy, fabryka

SPECYFIKACJE

Ogólna wydajność
Specyfikacje podwozia	12 U
Gniazdo karty wejściowej	19
Gniazdo karty wyjściowej	19
Maksymalna liczba kanałów wejściowych	76
Maksymalna liczba kanałów wyjściowych	76
Rozdzielczość wejściowa	Najwyższa obsługiwana rozdzielczość to 3840 × 2160@ 60 Hz
Rozdzielczość wyjściowa	Maksymalna obsługiwana rozdzielczość 4096x2160 przy 30 Hz
Liczba okien	Pojedynczy ekran obsługuje do 8 ekranów

Wejście
1 HDMI/1DP (Wybierz jeden)	Obsługa HDMI 2.0, obsługa DP1.2, zgodność z HDCP, obsługa rozdzielczości 40962160 przy 60 Hz i 38402160 przy 60 Hz
2-DP na kanale	Obsługa DP1.1, Resolution obsługuje 4096*2160@30 Hz i 3840x2160@30 ,
2-kanał HDMI	Obsługa HDMI 1.4, kompatybilna z HDCP, rozdzielczość obsługuje 40962160 przy 30 Hz i 38402160 przy 30 Hz
4-kanał HDMI	Obsługa HDMI 1.3, kompatybilna z HDCP, rozdzielczość obsługuje 1920 x 1200 przy 60 Hz
4-kanał DVI	DVI jest kompatybilne z HDMI, obsługuje standard HDCP i obsługuje rozdzielczość 1920 x 1200 przy 60 Hz ,
4- kanał VGA	Standard sygnału VGA, rozdzielczość obsługuje 1920x1080P przy 60 Hz ,
4- kanał SDI	Kompatybilny z HD-SDI, 3G SDI, SD I, Resolution obsługuje 1920x1080p @60Hz
4-kanał CVBS	Format sygnału CVBS, rozdzielczość obsługuje PAL: 720x576I, NTSC: 720x480I
Podstawowa karta sterowania	Obsługuj lokalną kontrolę logiki, 232 Sterowanie, takie jak otwieranie okien, roaming itp. 2. Obsługa RS232 Szybka kontrola centralna 3. Obsługa kontroli pętli RS232
Zaawansowana karta kontrolna	Mapa podstawowa, napisy, echo (8 kanałów), podgląd, funkcje internetowe w jednym, w tym funkcja karty sterującej wersji podstawowej

Wyjście
DVI	DVI jest kompatybilny z HDMI, z maksymalną rozdzielczością 1920 x 1200 @60 Hz , obsługuje 1920 × 1200 przy 60 Hz
HDMI	Kompatybilny z HDMI, DVI-D, obsługą HDMI 1.3, rozdzielczość do 1920 x 1200 @60 Hz , rozdzielczość obsługuje HDMI 1.3 , Wsparcie 1920 × 1200@60 Hz
HDMI 4k	Format sygnału wideo obsługuje HDMI 1.4, a maksymalna rozdzielczość obsługuje 4096x2160@30 Hz

Otam
Konstrukcja podwozia	2 gniazda dla kanałów wejściowych, 3 gniazda dla kanałów wyjściowych
Rozmiar podwozia (mm)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Waga (kg)	5.8
Zużycie energii (w)	2 5
zasilacz	Podwójny zasilacz, 100 V ~ 240 V AC, 50/60 Hz
Kontrola
Kontrola RS232	Interfejs portu szeregowego DB9
Kontrola TCP/IP	Zgodny z protokołem TCP/IP

Karta wejściowa HDMI2.0 – VMH-1I-HD-4K

311

Wsparcie HDMI2. 0, kompatybilny z HDCP, obsługa DP1.2

Maksymalna rozdzielczość wejściowa 3840x2160 przy 60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okienkowanie

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania po wyłączeniu zasilania

DUAL 4K DP INTUT CART-VMH -2 i-DP -4 k

312

Obsługa DP1.1, kompatybilna z HDCP

Maksymalna rozdzielczość wejściowa 3840x2160 przy 30 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania po wyłączeniu zasilania

Podwójna karta wejściowa HDMI 4K — VMH-2I-HD-4K

313

Wsparcie HDMI, formaty sygnałów DVI-D, Wsparcie standardów HDMI, kompatybilne z HDCP

Maksymalna rozdzielczość wejściowa 3840x2160 przy 30 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania zasilania

Czterokanałowa karta wejściowa HDMI – VMH-4I-HD

314

Obsługuje formaty sygnału HDMI, DVI-D, obsługuje standardy HDMI, kompatybilne z HDCP

Maksymalna rozdzielczość wejściowa 1920x1200 @60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID obsługuje sterowanie DDC

Z funkcją oszczędzania zasilania

Quad DVI Input Card-VMH -4 I-DV

315

Wsparcie HDMI, formaty sygnałów DVI-D, obsługa HDMI1.3, kompatybilne z HDCP

Maksymalna rozdzielczość wejściowa 1920x1200 przy 60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładania znaków sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania po wyłączeniu zasilania

Karta z czterema wejściami VGA — VMH-4I-VG

316

Obsługa formatu sygnału VGA

Maksymalna rozdzielczość wejściowa 1920x 1080 @60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładania znaków sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania zasilania

Czterokanałowy SDI Input Card-VMH -4 i-sd

317

Obsługuj format sygnału SDI, odległość transmisji sygnału wejściowego i wyjściowego do 100 m

Maksymalna rozdzielczość wejściowa 1920x1080 przy 60 Hz

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładki sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania zasilania

Czterokanałowa karta wejściowa CVBS-VMH-4I-AV

318

Obsługa formatu sygnału CVBS, adaptacyjnego PAL i NTSC

Rozdzielczość obsługi PAL: 720x576i, NTSC: 720x480i

Pojedynczy sygnał wejściowy obsługuje dowolne okno

Obsługa funkcji nakładania znaków sygnału wejściowego

Dzięki wbudowanej technologii zarządzania EDID wspieraj kontrolę DDC

Z funkcją oszczędzania zasilania

Karta wejścia audio z czterema wejściami DVI — VMH-4I-DVA

319

4-kierunkowy sygnał wejściowy DVI (interfejs DVI z dźwiękiem)

Złącze: port żeński DVI-I

Normalny pobór mocy roboczej: 7,1 W

Format sygnału wideo: Kompatybilny z HDMI, DVI-D

Standard: obsługa HDMI1.3, kompatybilność z HDCP

Rozdzielczość wejściowa: do 1920x1200 @60 Hz

Format sygnału audio: Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD

Czterokanałowy HDMI Audio Input Card-VMH -4 I-HDA

321

4- Sygnał wejściowy kanału HDMI, 4- analogowy sygnał dźwiękowy

Złącze: Wpisz A 19- pin, terminal audio phoenix

Normalne zużycie energii roboczej: 9 W

Format sygnału wideo: kompatybilny z HDMI, DVI-D

Standard: Wsparcie HDMI1.3, kompatybilne z HDCP

Rozdzielczość wejściowa: do 1920x1200 przy 60 Hz

Format sygnału audio: Wbudowany dźwięk obsługuje formaty PCM, Dobly Digital, DTS, DTS-HD; zewnętrzne audio obsługuje format PCM, PCM 48 KHz

Czterokanałowy dekodowanie IP karta-vmh -4 i-ip

322

1 interfejs wejściowy RJ45 obsługuje H.264/H.265/RTSP/RTP Standardowe dekodowanie protokołu; 1 2 k HDMI Input

RJ45 obsługuje 3840*2160@30 Dekodowanie rozdzielczości; HDMI obsługuje do 1920 r.*1200 Wejście do rozdzielczości

Obsługuje dostęp do kamer sieciowych głównych producentów dostępnych na rynku (Hikvision, Dahua itp.); obsługuje 1-kanał 4K30HZ lub 2-kanał 4K przy 24 Hz lub 4-kanał 1080P przy 60 Hz lub 9-kanał 1080P przy 25 Hz lub 16-kanał 720P @25 Hz lub 32-dekodowanie kanału D1, dekodowanie sygnału sieciowego i wyświetlanie na ścianie

Obsługuje wiele ekranów, w tym 1 ekran, 4 ekrany, 9 ekranów, 16 ekranów, 36 ekranów i niestandardowe podział

Obsługa protokołów przesyłania strumieniowego sieci RTSP i innych

Obsługuje powiększenie dowolnego pojedynczego strumienia wideo, aby wypełnić okno

Obsługa pojedynczego sygnału wejściowego obsługującego dowolne okno

Obsługa sterowania PTZ kamer sieciowych

Czterokanałowa niezależna karta wyjściowa audio-VMH-4O-AD

323

4- kanał Phoenix Terminal Analog Audio Wyjście audio

Złącze: 3- terminal wtyczkowy pin

Port wyjściowy: 4- Way Auido Port wyjściowy

Obsługa niezależnego przełączania audio lub grupy synchronicznego przełączania ściany wideo

Obsługa regulacji głośności wyjściowej

Wsparcie oszczędzania sceny i dzwonienie

Obsługuje format audio PCM, częstotliwość próbkowania dźwięku wynosi 48 kHz

Terminal wejściowy obsługuje wbudowany lub zewnętrzny dźwięk

Z funkcją pamięci wyłączania

Karta wyjściowa Quad DVI (dwie warstwy) - VMH-4O-DV

324

Wsparcie DVI, formaty sygnałów HDMI

Maksymalna rozdzielczość wyjściowa wynosi 1920 x 1200 przy 60 Hz i obsługuje niestandardową rozdzielczość wyjściową

Ekran wyjściowy obsługuje wiele funkcji, takich jak składanie, podział, nakładanie, powiększenie, rozciąganie, cięcie, obraz w obrazie, roaming itp.

Wyjście zewnętrznego ekranu pojedynczego wyświetlacza obsługuje do 2 okien wyświetlacza

Z funkcją pamięci wyłączania

Czterokanałowa karta wyjściowa HDMI (dwie warstwy) -VMH-4O- HD

325

Obsługuje formaty sygnału DVI, HDMI

Maksymalna rozdzielczość wyjściowa wynosi 1920 x 1200 przy 60 Hz i obsługuje niestandardową rozdzielczość wyjściową

Ekran wyjściowy obsługuje wiele funkcji, takich jak łączenie, dzielenie, nakładanie, powiększanie, rozciąganie, wycinanie, obraz w obrazie, roaming itp.

Wyjściowy zewnętrzny pojedynczy ekran obsługuje do 2 okien wyświetlacza

Z funkcją pamięci z zasilania

Podwójna karta wyjściowa 4K HDMI (dwie warstwy) -vmh -2 o -hd -4 k

326

Wsparcie DVI, formaty sygnałów HDMI

Maksymalna rozdzielczość wyjściowa obsługuje do 4096 x 2160 przy 30 Hz i obsługuje niestandardową rozdzielczość wyjściową

Ekran wyjściowy obsługuje wiele funkcji, takich jak łączenie, dzielenie, nakładanie, powiększanie, rozciąganie, wycinanie, obraz w obrazie, roaming itp.

Wyjście zewnętrznego ekranu pojedynczego wyświetlacza obsługuje do 2 okien wyświetlacza

Z funkcją pamięci wyłączania

Dwukanałowa karta wyjściowa DVI (cztery warstwy) - VMH-2O-DV

327

2- Way DVI Sygnał wyjściowy

Złącze: port żeński DVI-I

Normalny pobór mocy roboczej: 8,8 W

Format sygnału wideo: DVI kompatybilny z HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Wybór warstwy: obsługa 4 2 k warstwy sygnału lub 2 4 k@30 Warstwy sygnału lub 1 4 k@60 Sygnał warstwy sygnał

Dwukanałowa karta wyjściowa HDMI (cztery warstwy) -VMH-2O-HD

328

2-sposób wyjściowego sygnału HDMI;

Złącze: Typ A 19-pin żeński;

Normalne zużycie energii roboczej: 8,8 W;

Format sygnału wideo: Kompatybilny z HDMI, DVI-D;

Standard: Wsparcie HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Jednokanałowa karta wyjściowa DVI (osiem warstw) -VMH-1O-DV

329

1-kanałowy sygnał wyjściowy DVI;

Złącze: port żeński DVI-I;

Normalne zużycie energii roboczej: 8,8 W;

Format sygnału wideo: zgodny z DVI i HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Wybór warstwy: obsługa 8- warstwy sygnału kanału 2K lub 4- kanał 4K@30 Warstwy sygnału lub 2- kanał 4K@60 Warstwy sygnału;

Jednokoszerowy karta wyjściowa HDMI (osiem warstw) -vmh -1 o-hd

331

1 sygnał wyjściowy HDMI;

Złącze: Typ A 19-pin żeński;

Normalne zużycie energii roboczej: 8,8 W;

Format sygnału wideo: kompatybilny z HDMI, DVI-D;

Standard: Wsparcie HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Podstawowa karta kontroli wersji -vmh-cc-de

332

Obsługuj lokalną kontrolę logiki, taką jak otwieranie okien, roaming itp.

Obsługa szybkiego centralnego sterowania RS232

Obsługa kontroli pętli RS232

Zaawansowana karta kontrolna -vmh-cc-ae

333

Obsługuj lokalną kontrolę logiki, taką jak otwieranie okien, roaming itp.

Obsługa szybkiej kontroli centralnej RS232

Obsługa sterowania pętlą RS232

Wspieraj mapę bazową w wysokiej rozdzielczości

Obsługa przewijanych napisów

Obsługa echa podglądu

Wbudowana interfejs interfejsu interfejsu ludzkiego-komputer, humanizowany projekt, obsługuje komputery, telefony komórkowe, tablety i inne urządzenia sterujące systemem i jest kompatybilny z wieloma przeglądarkami, dzięki czemu operacja jest wygodniejsza

Za pośrednictwem interfejsu użytkownika WWW, wykrywanie połączenia płyty sygnałowej, przełączanie sygnału, podgląd sygnału, wywołanie sceny, zapisanie sceny, scenie sceny, zarządzanie aktualizacją online, resetowanie fabryki itp.

Wielofunkcyjna karta kontroli środowiska-VMH-IO-FDE

334

Interfejs sygnałowy: 1 3- interfejs pin Pin Phoenix RS485, 1 RS232 Male Connector, 1 IR w odbiorniku, 1 IR OUT interfejs 3,5 mm, 2 IO 3- Interfejsy pin Pin Phoenix, 1 interfejs RJ45, 1 interfejs RJ45,

Obsługuje wzajemne przekazywanie wielu protokołów portów; obsługuje połączenie sieci z portem szeregowym, port szeregowy z siecią, sieć z siecią, wejście/wyjście do sieci szeregowej, sterowanie na podczerwień, uczenie się w podczerwieni

Obsługa wielu szybkości transmisji

Każdy port może obsłużyć do 30 przekierowań pakietów

Przekazywanie kontroli wyjścia, może sterować różnymi urządzeniami peryferyjnymi, może opracować własny interfejs

Wspieraj naukę w podczerwieni

Z funkcją oszczędzania po wyłączeniu zasilania
